Buenas tardes, vamos a renovar la instalación eléctrica empezando por el cuadro general.
La idea es añadir las líneas básicas y alguna extra siguiendo la normativa, también queremos instalar un protector de sobretensiones permanentes y transitorias.
Tenemos 3,3kw contratados y, por ahora no vamos a aumentarla (tenemos casi todo de gas).
Quizá cuando instalemos el Aire acondicionado (1 o 2 splits) si es necesario aumentaremos la potencia.

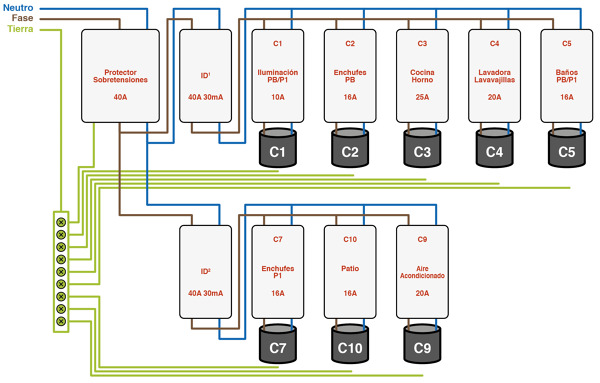

Sería el esquema de la imagen correcto?
Me surge la duda si poner 25a, 32a o 40a para el sobretensiones, el resto creo estaría correcto.
Muchas gracias de antemano :)
¿Estaría correcta esta actualización del cuadro eléctrico?
Buenas tardes, vamos a renovar la instalación eléctrica empezando por el cuadro general.
La idea es añadir las líneas básicas y alguna extra siguiendo la normativa, también queremos instalar un protector de sobretensiones permanentes y transitorias.
Tenemos 3,3kw contratados y, por ahora no vamos a aumentarla (tenemos casi todo de gas).
Quizá cuando instalemos el Aire acondicionado (1 o 2 splits) si es necesario aumentaremos la potencia.
Sería el esquema de la imagen correcto?
Me surge la duda si poner 25a, 32a o 40a para el sobretensiones, el resto creo estaría correcto.
Muchas gracias de antemano :)
6 Respuestas
Estimado David, no está hablando de cambiar una bombilla o elegir la temperatura de color para una determinada actividad. Esta hablando de reformar una instalación eléctrica con los peligros que ello conlleva al carecer de formación y experiencia.
Habitisimo es una plataforma de profesionales no un foro de manitas.
Para poder garantizar el buen funcionamiento y la seguridad de bienes y personas le recomiendo se ponga en manos de instaladores autorizados.
Pd: Como recoge el reglamento las instalaciones eléctricas solo podrán ser instaladas, mantenidas y reparadas por instaladores autorizados absteniéndose el usuario de intervenir en las mismas. Articulo 20 mantenimiento de las instalaciones.
Buenas tardes Juan Jose,
Entiendo que no es un foro de manitas y que es un tema que debe ser realizado por un técnico cualificado.
La idea es tenerlo lo más "preparado" posible y, con la ayuda de un profesional llevarlo a cabo.
Gracias por tu comentario.
Buenos días.
El de 40A estaría bien para el de sobretensiones.
Sugiero que la lavadora estén independientes, con 2 magnetotérmicos de 16A. ya que si pones de 20A tendrías que utilizar cable de 4mm2
El magnetotérmico del A/A de 25A .
Las secciones de los cables:
Magnetotérmico de 10A -1,5mm2
Magnetotérmico de 16A -2,5mm2
Magnetotérmico de 25A -6mm2
Buenas tardes Jokin, muchas gracias por tu respuesta y por las sugerencias :)
Desdoblar el C4 en 2 circuitos independientes de 16A (Lavadora y Lavavajillas) parece buena opción.
Gracias también por el apunte del Magnetotérmico de 25A para el A/A.
Hola:
El esquema puede ser correcto, pero no veo la sección de los cables en el esquema, ósea que podría estar mal si la sección del circuito no corresponde a la intensidad admitida por el magnetotérmico
Buenas tardes Jose Ignacio.
En principio si no estoy equivocado la sección del cable sería:
-C1 (Magnetotérmico 10A) 1,5mm
-C2 (Magnetotérmico 16A) 2,5mm
-C3 (Magnetotérmico 25A) 6mm
-C4 (Magnetotérmico 20A) 4mm
-C5 (Magnetotérmico 16A) 2,5mm
-C9 (Magnetotérmico 20A) 4mm
Muchas gracias por tu respuesta y ayuda! :)
