¿Alguien me puede ayudar a entender la escala de este plano?

Buenos días,

estoy interesada en un piso pero no entiendo la escala para poder calcular loas entancias, alguien me ayuda?

gracias

¿Alguien me puede ayudar a entender la escala de este plano?

Buenos días,

estoy interesada en un piso pero no entiendo la escala para poder calcular loas entancias, alguien me ayuda?

gracias

¿Tienes alguna pregunta?
Pregunta a la comunidad

7 Respuestas

Vicente Ballester Subies
Vicente Ballester Subies (Puçol, Valencia) Vicente Ballester Subies - hace 16 días

Hola Alicia, se trata de una escala gráfica y no tienes que hacer ningún tipo de operación matemática. La escala gráfica y el plano tienen que estar en la misma hoja. Coges un papel y superpones el borde del mismo en la zona que quieres medir, haces una marca de inicio y otra de final de la longitud que quieres obtener, trasladas el papel a la escala gráfica haciendo coincidir una marca con el cero y ya puedes ver la medida en la otra marca. Así de sencillo. Un saludo.

Responder
Alejandro Añon Espallargas Alcorisa
Construcciones Y Carpinteria Hermanos Añon (Alcorisa, Teruel) Construcciones Y Carpinteria Hermanos Añon - hace 17 días

en los planos, aparece esa escala y la acompaña una inscripción que pone, por ejemplo, 1/5.

eso quiere decir que cada centímetro en el plano son cinco centímetros.

o 1/100, que quiere decir que cada centímetro son 100 centímetros.

con un escalímetro, se comprueba el dibujo de la foto, si coincide la medida, ya que puede estar ampliada la foto o reducida, si coincide, con el escalímetro se mide lo que quieras

Responder
Antonio Cilea.com
Antonio Cilea Arquitecto (Barcelona, Barcelona) Antonio Cilea Arquitecto - hace 17 días

Tienes que hacer la proporción:

5 cm : X = (lo que mide 1 metro de la escala métrica en cm) : 1.

Si ver la escala conjuntamente con la imagen, no te la puedo decir.

Igualmente una cama individual es 90x200 y un armario estandar tiene un fondo de 55/60.

Tienes que hacer la proporción

Responder
Antonio Cilea.com
Antonio Cilea Arquitecto (Barcelona, Barcelona) Antonio Cilea Arquitecto - hace 17 días

Buenas,

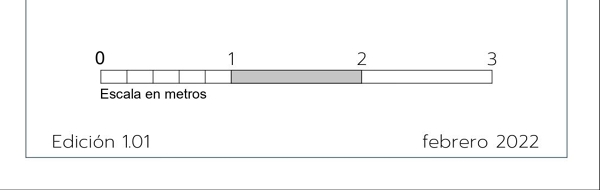

es muy simple: 1,2,3 son los metros, entre 0 y 1 con 5 bloques, es decir 100cm / 5 = 20 cm cada uno. Si tienes un escalimetro, mides una longitud del plano y luego calculas en proporcion la medida real.

Si la escala del diseño es 1:100 cada cm medido sera 1 metro en la realidad.

Responder
Alicia
Particular - hace 17 días

Hola Antonio, disculpa mi absoluta ignorancia...pero soy incapaz de interpretarlo...por ejemplo, me podrias decir lo que mide de pared a pared donde se supone, estaría la tv?? en cm midiendo el papel son 5 cm,,,Mil gracias

José Luis Búrdalo Martínez

Buenos días Alicia.

Si no es capaz de intepretarlo, necesita que le eche una mano in situ un técnico... el problema es que si usted manda una foto del plano y en esa misma foto no aparece la escala gráfica que ha puesto en la consulta, las escalas digitales de ambos documentos pueden ser distintas, el dato de medida no sería correcto, sin embargo, si usted sube la misma foto del plano con la barra de escala gráfica incluida, si que le podemos calcular aproximadamente la longitud de esa pared.

Saludos.
