¿Cómo cambiar un bloque de un interruptor y dos enchufes?

Buenos días.

Estoy intentando cambiar un bloque de un interruptor y dos enchufes en una de las habitaciones de casa, pero no consigo conectar los cables adecuadamente para lograr que funcione.

En esa misma habitación, tengo otro interruptor (que no toqué), por lo que imagino que el problema será solamente en este bloque que intento sustituir.

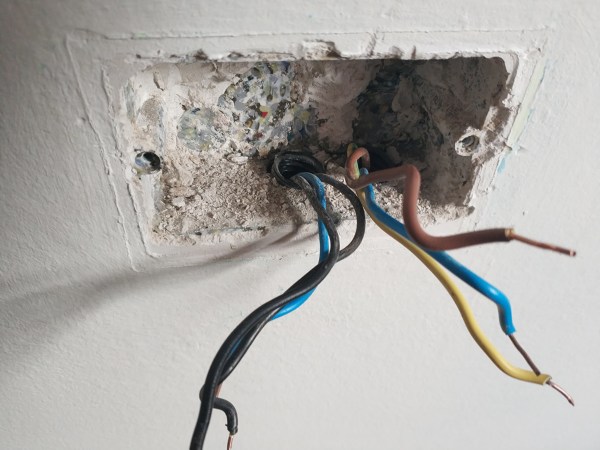

En las fotos que adjunto, se puede observar que dispongo de 6 cables. 2 negros y 1 azul en el tubo izquierda;1 marrón, 1 azul y 1 verde/amarillo en el derecho.

¿Alguien podría orientarme sobre como debo contarlos?

Muchas gracias por la ayuda!

Un saludo.

¿Cómo cambiar un bloque de un interruptor y dos enchufes?

Buenos días.

Estoy intentando cambiar un bloque de un interruptor y dos enchufes en una de las habitaciones de casa, pero no consigo conectar los cables adecuadamente para lograr que funcione.

En esa misma habitación, tengo otro interruptor (que no toqué), por lo que imagino que el problema será solamente en este bloque que intento sustituir.

En las fotos que adjunto, se puede observar que dispongo de 6 cables. 2 negros y 1 azul en el tubo izquierda;1 marrón, 1 azul y 1 verde/amarillo en el derecho.

¿Alguien podría orientarme sobre como debo contarlos?

Muchas gracias por la ayuda!

Un saludo.

2 fotos
¿Tienes alguna pregunta?
Pregunta a la comunidad

1 Respuestas

Respuestas útiles 1
Jesús Díaz
Projectilia (Alcobendas, Madrid) Projectilia - hace 4 años

Buenas tardes Rodrigo,

Los cables de la derecha (azul-marron-amarillo) son para el enchufe. Conéctalo a uno de ellos (uno arriba, otro abajo y la tierra -amarillo- al medio) y luego los puenteas al otro enchufe.

Los otros tres cables (negro-negro-azul) pertenecen a un interruptor conmutado. Conecta los negros en una de las dos tomas da la izquierda de arriba y abajo y el azul en uno de las dos tomas de la derecha.

La electricidad no solo tiene su complejidad sino que además puede ser peligrosa por lo que si no sabe como hacerlo le recomiendo que avise a un electricista.

Un saludo.
