Cables para termostato wifi

Hola

Al cambiar mi termostato viejo por uno nuevo me entran muchas dudas sobre como proceder con el cableado.

En la primera foto se puede ver qué el termostato viejo solo usa dos cables (marrón L y gris N).

Pero en realidad hay dos cables más sin usar (negro y azul).

El termostato nuevo tiene varias opciones de conexión y no sé cuál es la que debo usar (lo del NC y NO ni idea, lo del dry contact menos idea aún).

La segunda foto muestra esos cables sin uso actual.

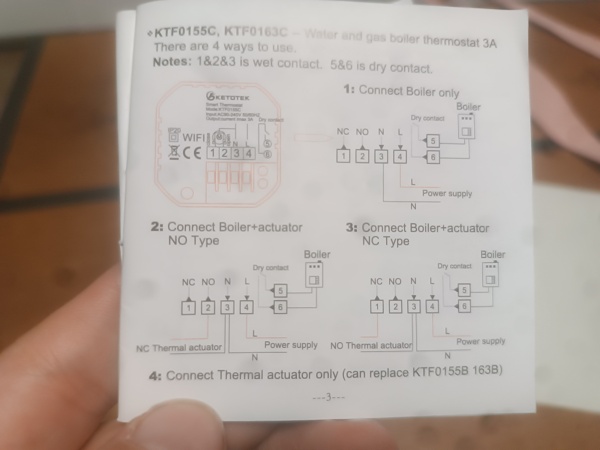

La tercera foto muestra las opciones de conexión del nuevo termostato.

Gracias de antemano

Alfonso
Alfonso preguntó sobre
Calefacción
Actualizado Hace 1 mes

Cables para termostato wifi

Hola

Al cambiar mi termostato viejo por uno nuevo me entran muchas dudas sobre como proceder con el cableado.

En la primera foto se puede ver qué el termostato viejo solo usa dos cables (marrón L y gris N).

Pero en realidad hay dos cables más sin usar (negro y azul).

El termostato nuevo tiene varias opciones de conexión y no sé cuál es la que debo usar (lo del NC y NO ni idea, lo del dry contact menos idea aún).

La segunda foto muestra esos cables sin uso actual.

La tercera foto muestra las opciones de conexión del nuevo termostato.

Gracias de antemano

3 fotos
¿Tienes alguna pregunta?
Pregunta a la comunidad

3 Respuestas

Alfonso respondió... Particular - hace 1 mes

los de azul y negro que estan detrás tambien tienen 220

Responder
¿Inapropiado? Reporta una incidencia
¿Te resulta útil?
Rubén Martín Roca
Rubén Martín Roca
Rubén Martín Roca respondió... Berotuz (Getxo, Vizcaya) Berotuz - hace 1 mes

En el termostato nuevo tendrás 4 cables. 2 de corriente y 2 de señal. Los de señal son el marron y gris que tienes en el termostato viejo. NO significa normalmente abierto y NC normalmente cerrado. Para calefacción hay que usar NO y para aire acondicionado NC

Responder
¿Inapropiado? Reporta una incidencia
¿Te resulta útil?
Alfonso replicó... Particular - hace 1 mes

Hola. Gracias

Los de marrón y gris del termostato original he medido con el polímetro y tienen 220v

Y eso que el termostato original tiene pilas

¿Inapropiado? Reporta una incidencia
¿Te resulta útil?
