¿Cómo cambiar el conmutador de cruce?

Hola, tengo una habitación con con tres puntos de luz que afectan a una misma bombilla y hay uno de los interruptores que tengo que cambiar, están repartidos de la siguiente manera: imagen-1

Actualmente, en el interruptor qu quiero cambiar hay tres cables así conectados: imagen-2

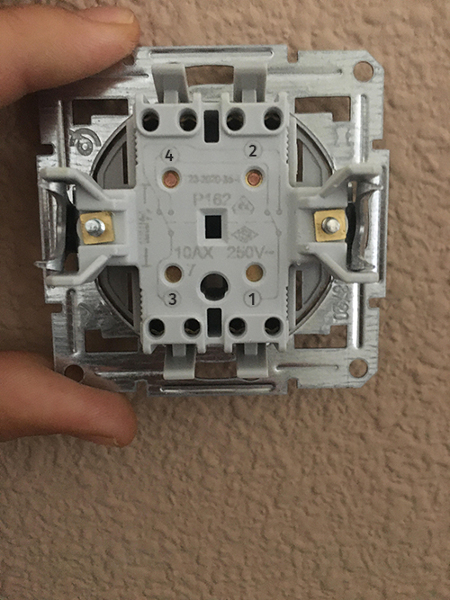

Y este es el nuevo conmutador de cruce que he comprado pero no sé como ponerlo: imagen-3

A ver si alguien me lo puede resolver, gracias!!

¿Cómo cambiar el conmutador de cruce?

Hola, tengo una habitación con con tres puntos de luz que afectan a una misma bombilla y hay uno de los interruptores que tengo que cambiar, están repartidos de la siguiente manera: imagen-1

Actualmente, en el interruptor qu quiero cambiar hay tres cables así conectados: imagen-2

Y este es el nuevo conmutador de cruce que he comprado pero no sé como ponerlo: imagen-3

A ver si alguien me lo puede resolver, gracias!!

3 fotos
¿Tienes alguna pregunta?
Pregunta a la comunidad

8 Respuestas

Respuestas útiles 1
Edificalia Viviendas SA
Edificalia Viviendas S.A. (Pozuelo de Alarcón, Madrid) Edificalia Viviendas S.A. - hace 1 mes

Hola Juan

El interruptor antiguo que quieres cambiar con 3 cables es un conmutador. El que has comprado nuevo, con 4 polos es un cruzamiento.

En la habitación controlas la lámpara desde 3 puntos distintos. Se utilizan 2 conmutadores y 1 cruzamiento.

Uno de los 3 de la habitación es el cruzamiento, pero no el que muestras con hilos grises. Ese es uno de los conmutadores. (El cruzamiento lo indentificas porque al sacarlo de la pared le llegan 4 hilos. A los otros 3 le llegarán 3 hilos (excepto que alguno comparta fase con otro interruptor, y le llegue un 4º

Te será más sencillo si compras el equivalente a cada uno de ellos. Un conmutador para sustituir un conmutador y un cruzamiento para sustituir un cruzamiento, pero sustituir un conmutador por un cruzamiento te va a volver loco...

Espero te sirva de ayuda.

Un saludo.

Joaquin Rivera Cano

Estimado juan veo que te están dando muchas soluciones que pueden ser alternativas, pero nadie te a dicho que ese cable gris según algunos

rojo, o magenta te puede dar una relativa solucion pero como no te lo haga un chispa ojala me equivoque pero esta predestinado a un corto y como se interior al margen de lo que pueda afectar , tira techo y ponte ha buscar mi jefe no solo lleva estas pequeñas averías, finaanzas y muchas cosas mas yo te aconsejo que te lo haga un profesional busca el que quieras. como en todas nuestras soluciones no solo te aremos un presupuesto acorde a la situación si no que empatizamos contigo por eso nuestras empresas estan las primeras en google. Atentamente. J.R C

Alejandro Añon Espallargas Alcorisa
Construcciones Y Carpinteria Hermanos Añon (Alcorisa, Teruel) Construcciones Y Carpinteria Hermanos Añon - hace 1 mes

lo que tienes colocado es un conmutado, ademas es partido, ocupa media caja.

lo que tienes comprado es un cruzamiento entero, ocupa toda la caja.

tienes que comprar lo mismo que tienes y del mismo tamaño.

si en el sitio de ese tienes dos cajas, por el tamaño que pones, tendras que poner lo mismo en las dos.

si pones fotos de la pared, con todo montado y la forma de la caja empotrada, sera mas facil darte opciones

Alfredo  Alvarez López
elchispa.com (Madrid, Madrid) elchispa.com - hace 1 mes

Como ya te han indicado, la mejor opción para lo que propones es utilizar un conmutador (3 contactos). Para poder usar un cruzamiento, sustituyendo a un conmutador, hay que puentear dos contactos y son ganas de complicarse la vida. En el conmutador actual (diria que es un simon 27) no aparecen números pero las patillas de conexión tendrán diferente color. dos iguales y uno distinto, o bien, verás flechas impresas (dos en un sentido y una en el contrario). Los grises van en las iguales y el negro en el contacto restante si, como parece, la instalación está bien hecha.

catalin
Catalin (Pozo de Guadalajara, Guadalajara) Catalin - hace 1 mes

Hola Juan.Cuando hay que cambiar un interruptor para no equivocarse le haces una foto a los cables como son conectados, lo desconectas y te vas a la tienda con el para que compras uno igual por dos razones. Tu sabes conectarlo porque tienes la foto y va estar el mismo modelo como todos de la casa. Un saludo
