¿Es normal que tenga cuatro cables?

Buenas. Quería cambiar un enchufe pero al intentarlo he visto que tiene cuatro cables, fase y neutro (imagino) y luego dos de toma de tierra (verde y amarilla). ¿Es posible eso? He buscado en mil sitios y siempre dice que son 3 (fase neutro y tierra) o 2 (fase y neutro).

¿Alguna respuesta porfa? Gracias.

¿Es normal que tenga cuatro cables?

Buenas. Quería cambiar un enchufe pero al intentarlo he visto que tiene cuatro cables, fase y neutro (imagino) y luego dos de toma de tierra (verde y amarilla). ¿Es posible eso? He buscado en mil sitios y siempre dice que son 3 (fase neutro y tierra) o 2 (fase y neutro).

¿Alguna respuesta porfa? Gracias.

¿Tienes alguna pregunta?
Pregunta a la comunidad

11 Respuestas

Alejandro Añon Espallargas Alcorisa
Construcciones Y Carpinteria Hermanos Añon (Alcorisa, Teruel) Construcciones Y Carpinteria Hermanos Añon - hace 3 años

puedes realizar una prueba de si pasa corriente o no,

desconetas todos los cables y les pones una ficha para proteccion, todos separados, das la corriente y con una bombilla le isntalas un trozo de cable y metes los cables en las dos fases, luego sacas una fase y la pones en tierra, asi con todas las combinaciones, solo te tiene que dar luz en una, como mucho te saltaran los automaticos

Responder
Alejandro Añon Espallargas Alcorisa
Construcciones Y Carpinteria Hermanos Añon (Alcorisa, Teruel) Construcciones Y Carpinteria Hermanos Añon - hace 3 años

tienes una linea de corriente que pasa por esa caja de enchufe, lo raro es que no conectaran el enchufe a esa linea y la continuaran al siguiente.

si no entiendes mucho llama a un electricista, pero en este caso es facil,

necesitas una linterna, un destornillador plano y una de estrella, no muy grandes, compras un enchufe nuevo, para colocarlo en esa caja, quitas todos los automaticos de la vivienda y con algun aparato electrico, una lampara o un taladro, compruebas que no tenga corriente, en algunos sitios los enchufes los pasan directos de la linea sin pasar por los automaticos, no se puede fiar uno en estos casos, limpias el enchufe y lo sueltas de los cables, los conectas al nuevo y lo sugetas en la caja, conedtas los automatiocs y listo, en los enchufes nuevos tienes dos espacios para cada cable, en el de tierra puedes conectar los dos y listo

pero ante todo, es prefefible que llames a un electricista si nunca as tocado una isntalacion

Responder
Jose
Particular - hace 3 años

De joven hice instalaciones eléctricas en el instituto y tal... pero no recuerdo mucho. Hombre poner un enchufe sí xD Pero el problema es que nunca he visto 2 tomas de tierra... y me daba "miedo" poner las dos. Por arriba me han dicho que puede petar otro aparato y me da miedo... Pero si puedo enchufar los 2 juntos... genial.

Wilmer
Servihogar 7/24 (Bilbao, Vizcaya) Servihogar 7/24 - hace 3 años

segun la foto ahy dos cables de fase pero usaron uno del mismo de tierra posiblemente sea para algun toma la masa esta bien y el neutro tambien por lo que se pernoto es un sistema B1 pero no se ve las conexiones exactamente

Responder
Jose
Particular - hace 3 años

El azul va a un polo y el gris a otro. Luego el amarillo y verde va arriba y abajo.

Es decir, si el enchufe tiene FASE y NEUTRO y luego las "patitas" donde iría la tierra, en ese están los dos de tierra (en las dos patitas) y el FASE y NEUTRO en sus respectivos tornillos.

Sé que se ve mal, pero es que está lleno de polvo y de ... y me da miedo tocar ahí y liarla. Ya te digo cuando quité un armario estaba así, todo arrancado y lleno de polvo T_T

Me han dicho que cuidado, que quizá sea no sé qué que no se pueda conectar todo... Mi idea es conectar ahí un ordenador y tal y tengo miedo de que se fastidie (cuando cambie el enchufe, claro, que aún no lo he tocado).

Alejandro Añon Espallargas Alcorisa
Construcciones Y Carpinteria Hermanos Añon (Alcorisa, Teruel) Construcciones Y Carpinteria Hermanos Añon - hace 3 años

puedes ponewr una foto de como estan conectados? seria muy util, gracias

Responder
Jose
Particular - hace 3 años

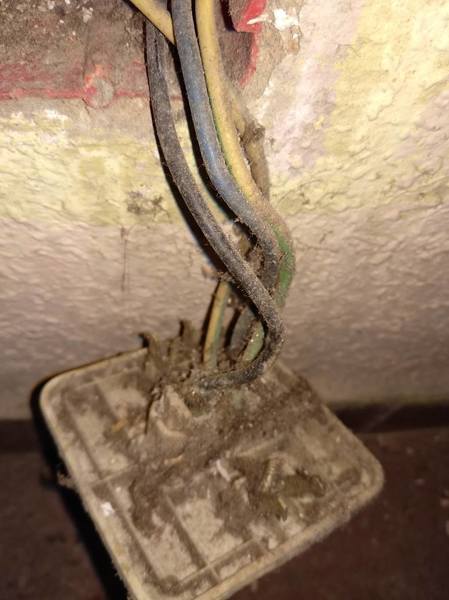

Está asqueroso lleno de polvo (quien vivía ahí era muy... "cochino") y ahora al intentar hacer limpieza y quitar todo lo que había ahí almacenado me encontré con eso así detrás de un armario.

3 fotos
Alejandro Añon Espallargas Alcorisa
Construcciones Y Carpinteria Hermanos Añon (Alcorisa, Teruel) Construcciones Y Carpinteria Hermanos Añon - hace 3 años

si los dos de tierra estan conectados juntos es posible que se emple ese enchufe para dar la toma de tierra en otro sitio, o como me paso en una casa, el enchufe tenia dos fases de 2,5 y la tierra dos juntos de 1,5, supongo que se quedarian sin tierra de 2,5 y realizaron esa chapuza

Responder
Jose
Particular - hace 3 años

Este tiene 4 cables, dos de ellos son verde y amarillo y van los dos al enchufe (uno por arriba y otro por abajo). Imagino que uno de ellos vendrá de otro enchufe que hay al fondo de la habitación. Tiene 30 años y era VPO así que...

Raúl  García Moreno

Lo único que se me ocurre es que sea un enchufe de corriente trifásica, ojo que ahí no puedes enchufar cualquier cosa.

Responder
Jose
Particular - hace 3 años

En la misma pared hay otro enchufe, quizá este lleve la tierra al otro ¿puede ser? Es lo que he leído en varios sitios. La casa tiene unos 30 años al menos y era VPO.
