Conectar acometida directamente a CPM

Supongo que en las nuevas conexiones pedirán/recomendarán CGP trifásica si necesitan/van a necesitar mucha potencia para cosas como cargar un coche eléctrico. Pero para la gente que necesitamos 2 o 3 kW y no tenemos previsto necesitar más es excesivo.

Buenos días Alejandro,

Para empezar le voy a definir algunos elementos de una instalación de enlace.

- CGP: Caja General de Protección. IITC-BT-13.

- LGA: Línea General de Alimentación. ITC-BT-14.

- DI: Derivación individual. ITC-BT-15

- CPM: Caja de Protección y Medida. ITC-BT-16.

Como bien ha escrito, el apartado 2.1 de la ITC-BT-12, da a entender que la LGA y la DI son la misma, ya que la definición de LGA es aquella que enlaza la Caja General de Protección con la centralización de contadores, y la DI es la parte de la instalación que, partiendo de la línea general de alimentación suministra energía eléctrica a una instalación de usuario. La derivación individual se inicia en el embarrado general y comprende los fusibles de seguridad, el conjunto de medida y los dispositivos generales de mando y protección. Es por eso que en una instalación de enlace la LGA y la DI son la misma.

En su caso, usted dispone de CGP, la caja que hay encima de la caja de contadores y la CPM que es la caja donde se aloja el contador de compañía, por lo tanto, el cable que va desde la CGP a la CPM es la LGA y el cable que va desde la CPM al interior de la vivienda es la DI.

Los elementos que tiene son antiguos y no se pueden simplificar, no puede utilizar el fusible que tiene dentro de la CPM como fusible de la CGP.

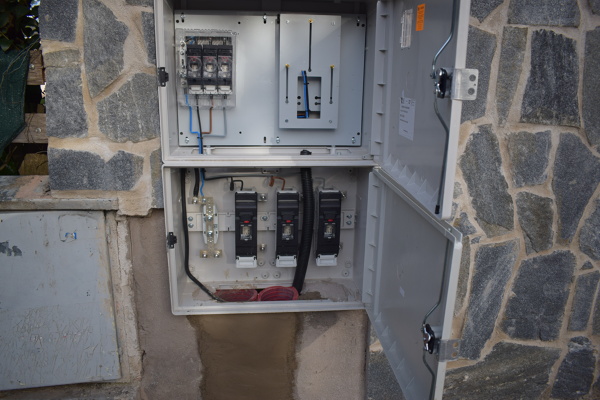

Le adjunto una foto de una CPM con CGP, que es el armario que impone Iberdrola actualmente.

La parte de abajo es la CGP, en esquema 11 y la parte de arriba es la CPM. Los fusibles de abajo son los que protegen el cableado hasta los fusibles de arriba y los fusibles de arriba son los que protegen la DI.

espero que le haya servido de aclaración a sus dudas y le aconsejo que la manipulación de instalaciones eléctricas se realicen por un instalador electricista autorizado.

Buenas Alejandro, según el Reglamento Electrotécnico para Baja Tensión, en viviendas unifamiliares con un solo usuario puede simplificarse la instalación de enlace si la CGP y el equipo de medida están en el mismo lugar, pudiendo coincidir el fusible de seguridad con el de la CGP. Por tanto, técnicamente sería posible que el fusible del CPM asumiera esa función.

Sin embargo, la viabilidad real depende de las normas técnicas particulares de la distribuidora, en este caso Iberdrola Distribución Eléctrica, que pueden exigir CGP independiente y accesible desde el exterior. El fusible Neozed D03 80A es un sistema vigente y conforme a normativa actual, siempre que esté correctamente dimensionado.

Mi recomendación es que hagas hagas un escrito a i-DE o dejarlo como está.

Haber una cosa es lo que dice el REBT y otra las normas de compañía las cuales son las que imperan. En principio si podría ser como tú dices pero Iberdrola o Edistribucion las normas actuales son cgp trifásica bien aérea o subterránea y módulo CPM trifásica con porta fusibles tipo buck y en Iberdrola corte onmipolar por lo que viendo esa foto me preocuparia más por el estado del cable y los portafusibles y fusibles estén en buen estado más que quitar instalación. Espero le sirva de ayuda. También puede llamar a Iberdrola y le explique ellos
