¿Cómo solucionar un cortocircuito que hizo saltar varios disyuntores?

En un Edificio de departamentos dentro de una unidad se produjeron en 3 ocasiones cortoscircuitos accidentales al estar realizando unas reparaciones y lo extraño es que no solo salto el termomagnético de ese circuito, sino el cortocircuito se extendió más allá, saltó el termomagnetico principal del tablero del departamento, tambien el termomagnetico principal localizado en el tablero de distribución del edificio y en el tablero de medidores el fusible del medidor.

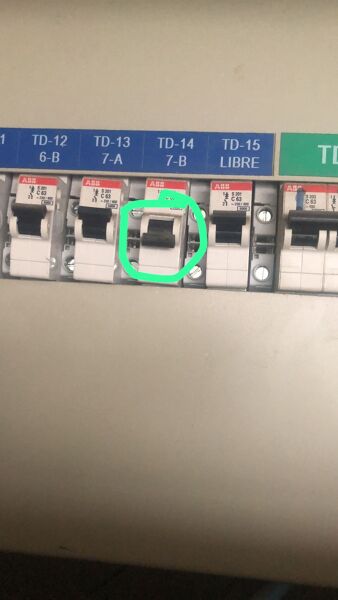

Porque motivo no pudieron los primeros cortar el circuito como lo que he visto en otros lugares? Muestro los últimos en las fotos adjuntas

Una cosa más, uno de los cortoscircuitos se produjo porque uno de los hilos del cable a tierra se separó y tocó el cable de fase, la chispa y estruendo fueron enormes y tambien saltaron todas las instancias que menciono arriba, es eso normal con el cable a tierra?

Marco Antonio
Marco Antonio preguntó sobre
Electricistas
Hace 2 meses

¿Cómo solucionar un cortocircuito que hizo saltar varios disyuntores?

En un Edificio de departamentos dentro de una unidad se produjeron en 3 ocasiones cortoscircuitos accidentales al estar realizando unas reparaciones y lo extraño es que no solo salto el termomagnético de ese circuito, sino el cortocircuito se extendió más allá, saltó el termomagnetico principal del tablero del departamento, tambien el termomagnetico principal localizado en el tablero de distribución del edificio y en el tablero de medidores el fusible del medidor.

Porque motivo no pudieron los primeros cortar el circuito como lo que he visto en otros lugares? Muestro los últimos en las fotos adjuntas

Una cosa más, uno de los cortoscircuitos se produjo porque uno de los hilos del cable a tierra se separó y tocó el cable de fase, la chispa y estruendo fueron enormes y tambien saltaron todas las instancias que menciono arriba, es eso normal con el cable a tierra?

2 fotos
¿Tienes alguna pregunta?
Pregunta a la comunidad

8 Respuestas

Respuestas útiles 1
Edificalia Viviendas SA
Edificalia Viviendas SA
Edificalia Viviendas SA respondió... Edificalia Viviendas S.A. (Pozuelo de Alarcón, Madrid) Edificalia Viviendas S.A. - hace 2 meses

Hola.

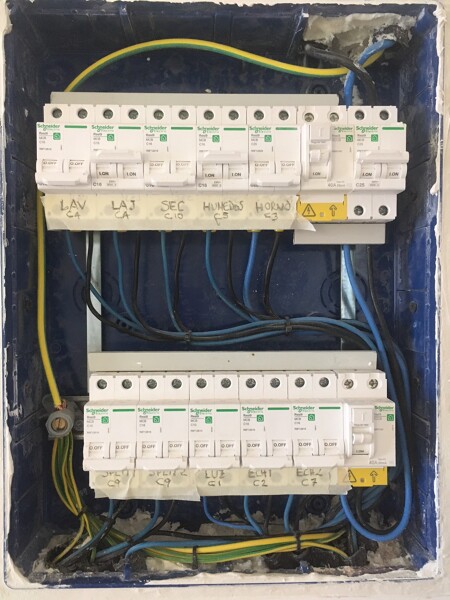

Aparentemente por lo que cuenta el problema es debido a la Falta DE DISYUNTOR DIFERENCIAL, o incorrecto funcionamiento del mismo.

Si el cable de fase tocó el cable de tierra, eso NO ES UN CORTOCIRCUITO (cuando fase toca neutro), es una derivación a tierra. Los magnetotérmicos no protegen de derivaciones a tierra, sólo de cortocircuitos y sobrecargas.

Es muy habitual que si no se dispone de disyuntor diferencial, una derivación a tierra termine saltando el fusible de protección en cuarto de contadores.

Es muy peligroso no disponer de disyuntor diferencial, para protección de las personas.

En España, es obligatorio, y además habrá que instalar incluso varios, según la normativa indica para el tipo de instalación y números de circuitos que estén instalados, así como el amperaje y sensibilidad correcta.

Debe instalarlo, adecuado a normativa, urgentemente.

Un saludo.

Marco Antonio replicó... Particular - hace 2 meses

Definitivamente no posee disyuntor diferencial, aqui en Bolivia no es requerido (cosa más absurda pero cierta), es más no he visto nunca una instalación que los tenga instalados, sin embargo es la primera vez que se me presenta este tipo de saltos de disyuntores en serie. Alguien me mencionó por aqui que los termomagneticos pueden ser de una "sensibilidad"inadecuada, realmente me agarró en curva con esa respuesta

Marco Antonio respondió... Particular - hace 2 meses

Muchas gracias por sus respuestas, primeramente debo aclarar que los cortos circuitos fueron accidentales al tener una placa de toma desarmada y no por algún fallo en ellos. Uno de los cortos fue el que más me llamó la atención fue el que un solo hilo del cable de tierra quedó suelto y tocó la fase, y con ese hilo detonó todos los disyuntores que menciono arriba. La instalación es en un edificio de 7 años de construido que tiene un transformador trifásico dedicado y de alli se reaprten los circuitos a los 14 departamentos y sus medidores. Habría la posibilidad que la sensibilidad de los termomagnéticos no sea la adecuada?

John Edson Valdez Pinaya
John Edson Valdez Pinaya
John Edson Valdez Pinaya respondió... Multiservicios Jatavaldez (Madrid, Madrid) Multiservicios Jatavaldez - hace 2 meses

El problema que tienes es por selectividad, en la protección de cada uno de los circuitos que no actuó cuando se produjo el cortocircuito, o podría ser que este se encuentre ya deteriorado, se debe realizar un mantenimiento correctivo y verificar los elementos que no actuaron y a que se debe estos fallos

Responder
DYCE Diseño y Control Electrico
DYCE Diseño y Control Electrico
DYCE Diseño y Control Electrico respondió... Diseño Y Control Electrico (Madrid, Madrid) Diseño Y Control Electrico - hace 2 meses

Lo mas importante es acudir a verificar la instalación, y en esto pongo hincapié en que siempre cuenten con instaladores autorizados y empresa que se dediquen al ámbito electrico, así vas a tener una mejor garantía y te van a decir con certeza lo que debes hacer en todo caso.

Luis Muñoz
Luis Muñoz
Luis Muñoz replicó... Luis Muñoz (Badalona, Barcelona) Luis Muñoz - hace 2 meses

Buen dia, claro que afecta a todo el circuito en general ya que la tierra esta conectada de manera general al circuito completo.

Lo mas prudente es revisar el origen del corto y de ahi seguir la revisión a las demas derivaciones, con gusto te puedo ayudar a solucionar este problema, gracias

Juan Jose
Juan Jose
Juan Jose respondió... Reformas Energéticas (Madrid, Madrid) Reformas Energéticas - hace 2 meses

Lo más probable es que estés cerca de un centro de transformación y la elección de los automáticos no sea la adecuada pues no hay selectividad entre ellos, tal y como indicas en una instalación bien diseñada un cortocircuito debería quedar aislado por el primer automático de esa línea sin afectar al resto.

Artículo 18. Ejecución y puesta en servicio de las instalaciones.

2. Las instalaciones eléctricas deberán ser realizadas únicamente por empresas instaladoras.

Artículo 20. Mantenimiento de las instalaciones.

Los titulares de las instalaciones deberán mantener en buen estado de funcionamiento sus instalaciones, utilizándolas de acuerdo con sus características y absteniéndose de intervenir en las mismas para modificarlas. Si son necesarias modificaciones, éstas deberán ser efectuadas por una empresa instaladora.

Atentamente.

Javier García
Javier García
Javier García respondió... Javier García (Reco de Salou, Tarragona) Javier García - hace 2 meses

Salto, por el contacto: fase tierra, cortocircuito directo. La solución: es buscar fallo y el resto de ellos
