Cuadro eléctrico

Hola.

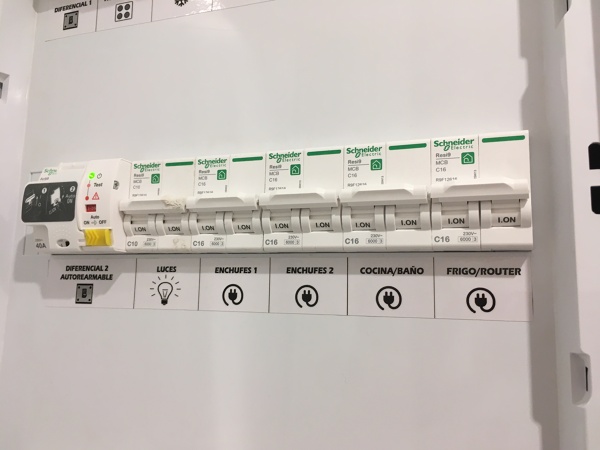

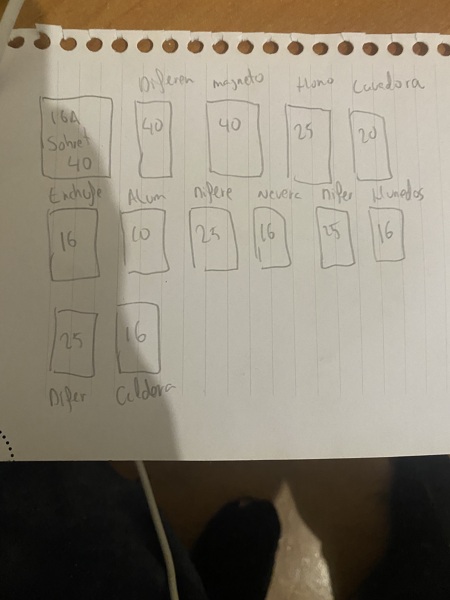

Para empezar, ese "magneto 40" en el centro arriba sobra.

Empieza desde cabecera con IGA combinado con sobretensiones. Para dimensionarlo recuerda que su amperaje no depende del consumo de la instalación sino de la sección de la derivación individual que llega desde el cuarto de contadores, para protegerlo: 6mm2 25A. 10mm2 32 A. 16mm2 40A... No metas un IGA de 40A si el cableado de entrada es menor de 16mm2.

Montado esto no hace falta "magneto 40". ¿Para qué?

A la salida del IGA combinado se reparte a los diferenciales. Utiliza un repartidor de carril DIN para instalar en cuadro. Puedes llegar a él con la misma sección que la derivación individual. NO es correcto puentearlos.

Ahora el amperaje de los diferenciales: Por normativa deben ser igual o SUPERIOR al IGA, para estar protegidos por éste.

No puedes poner diferencial de 25A con IGA de 40. Para un diferencial de 25A el IGA deber ser 25, sino sube el diferencial a 40A. El amperaje del diferencial no es la intensidad a la que corta, pues su función no es cortar por cortocircuito o consumo excesivo, sino la intensidad que soporta antes de malfuncionar.

Y en residencial, siempre de 30mA de sensibilidad.

Un saludo.

Yo en su lugar llamaria a un electricista autorizado, este reparto esta sin sentido, lo de los cuatro diferenciales esta por no saber buscar una derivación a tierra, y el magneto de 40 tambien sobra. Pienso que quien se lo haga y certifique se hará responsable del reparto de las protecciones

Buenas, de acuerdo con el compañero, el IGA de acuerdo a la línea individual y consumos del hogar, si es una básica te llegará seguro de 6mm2 y vas con 25. Dif de 40 con 30mA. Ese magneto no tiene sentido. Luego por cada Dif. Máximo 5 térmicos, el reglamento te permite 7 si divides el de lavadora y termo. Ahora los Dif tienen que ser tipo A y tambien debe haber sobretenciones.

Si puedes permitírmelo llama a un profesional y te ahorrarás dolores de cabeza en el futuro. Saludos.

Yo instalaría 1 sobre tensiones y 2 direfernciales más. Teniendo en cuenta el calibre del cable para cada automático.
