Hola a todos, estoy de obra en casa y os explico cómo me han instalado el desagüe para el inodoro de un baño, ya que había que moverlo de sitio un poco. El desagüe existente está bajo el suelo, en el falso techo del vecino de abajo, por lo que no lo han tocado. En mi suelo, lo que han hecho ha sido meter otro tubo en el desagüe viejo de menos diámetro para llevarlo hasta la situación nueva del inodoro.

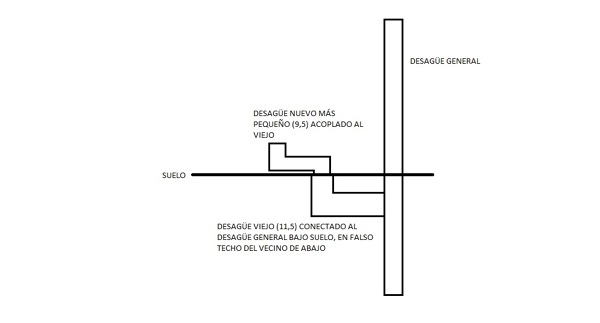

Los problemas que veo son el diámetro del nuevo desagüe (el viejo tiene 11,5 y el nuevo tiene 9,5) y los codos que hay, se van a quedar 3 codos de 90º antes de llegar al desagüe principal. Adjunto un dibujo de como queda. ¿Ésto puede producir problemas de atascos, el inodoro tragará bien así? ¿Hay alguna otra solución mejor para este problema?
Muchas gracias a todos.
¿Cómo solucionar el problema del desagüe del inodoro?
Hola a todos, estoy de obra en casa y os explico cómo me han instalado el desagüe para el inodoro de un baño, ya que había que moverlo de sitio un poco. El desagüe existente está bajo el suelo, en el falso techo del vecino de abajo, por lo que no lo han tocado. En mi suelo, lo que han hecho ha sido meter otro tubo en el desagüe viejo de menos diámetro para llevarlo hasta la situación nueva del inodoro.
Los problemas que veo son el diámetro del nuevo desagüe (el viejo tiene 11,5 y el nuevo tiene 9,5) y los codos que hay, se van a quedar 3 codos de 90º antes de llegar al desagüe principal. Adjunto un dibujo de como queda. ¿Ésto puede producir problemas de atascos, el inodoro tragará bien así? ¿Hay alguna otra solución mejor para este problema?
Muchas gracias a todos.
10 Respuestas
... Carlos también tiene razón y, tres codos también parecen un potencial problema, pues no es lo mismo evacuar en un tramo recto, con un codo a lo sumo que con tres.
En una de las obras que estoy dirigiendo actualmente, un centro de ocio infantil, ocurre algo parecido, al demoler tabiques existentes hemos encontrado una bajante de fecales a la que vamos a conectar un nuevo servicio y como nos van a resultar dos codos, en la prolongación de uno de ellos (en forma de T realmente) vamos a dejar una tapón estanco que nos sirva en un futuro de potencial registro y en caso de problemas, poder abrir el tapón y meter presión o desatascar.
Un saludo.
Buenos días, en principio la disminución de diámetro no presenta un problema en sí, puesto que ya la salida del inodoro de porcelana es de 100mm, para mí lo que representa un problema son los codos de 90, sería deseable que fueran de 45. Pero lo que realmente habría que hacer sería realizar la conexión al bajante desde la casa del vecino en planta inferior, es un trabajo sencillo, y rápido, se eliminan codos y solo requiere reponer un agujero en falso techo.
Como profesional no aconsejo reducir el diámetro del manguetón del inodoro y ni mucho menos el dejar el tubo viejo o existente, así como en el dibujo que adjunta hay varios recodos haciendo una "S" y desde luego eso no es bueno, porque se puede dejar solamente en "L" para evitar posibles atascos.
Sería bueno que subiera una imagen, ya que como le he indicado, si no se desplaza demasiado, con un inodoro con salida horizontal podría desplazarse hasta 1 metro al 9%, que sinceramente, casi seguro que es mas de lo que lleva el desagüe actual.

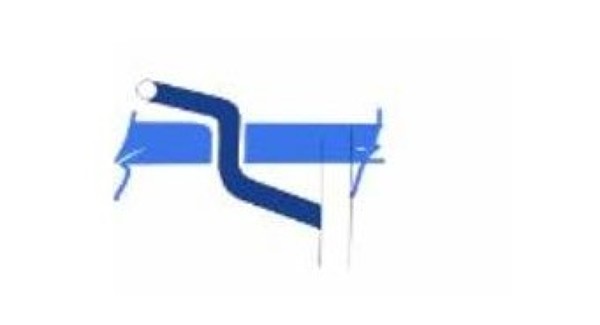

En la imagen que le adjunto (lamento la calidad de la misma, es lo que da "pintar" con un dedo), puede ver que el tramo conflictivo se soluciona con la pendiente, y son sólo 2 codos, el de la salida del inodoro y el de conexión al desagüe original, que por simple inercia ya lleva mas velocidad que en la configuración previa.
Pero todo depende de lo que desplace el inodoro y de una visión real, al fin y al cabo, son soluciones en el aire.
Gracias por las respuestas. No puedo enviar una foto porque ya está tapado con cemento. La distancia del nuevo inodoro al antiguo no es mucha, serán unos 40-50 cm. Por eso no me preocupa mucho la distancia, más bien me preocupa la cantidad de codos, la disminución de diámetro de la tubería, etc.
La pendiente no se deciros bien ya que está tapado como os digo, pero cuando lo vi parecía no tener pendiente, han reducido el diámetro para que entrara la tubería en mi suelo.
Es decir tendría muy poca o casi nada de pendiente en el tubo de 9,5 unos 40-50 cm. hasta llegar por codo a la tubería vieja, ahí ya serían 11,5 de tubo con pendiente hasta la general con muy poca distancia también.
Por eso lo que me preocupa es el trozo nuevo, los 50 cm. de tubo más pequeño sin casi pendiente y con los dos codos añadidos al que ya existía.
Muchas gracias por todo.
Por lo que dice, si lo han tapado con cemento, quiere decir que los tubos están en el grueso de piso. Si es así, es mas que probable que no tenga la pendiente necesaria y que pueda tener problemas.
Efectivamante, el grueso de piso suele estar entre 8-10cm, si está tapado por el relleno quiere decir que está horizontal, si está tapado por una tabica de ladrillo puede que lleve pendiente. Por los datos que da no creo que sea una solución adecuada.
El problema no lo va a tener por instalar un mangueton de 90, alfin y al cabo, va a ir aumentando la sección a lo largo de todo el recorrido ya que pasará de 90 a 110, 160, 200... (siempre en aumento)
Lo que tiene que vigilar es que la distancia de la nueva ubicacion a la bajante no sea excesiva, ya que por lo que indica, el posible problema sea por defecto de pendiente. Compruebe que tiene un mínimo del 3% para asegurarse.
