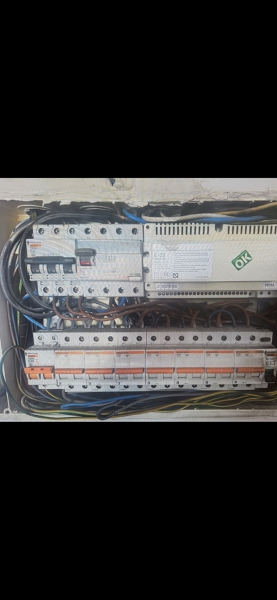

¿Cómo descifrar este cuadro de luces?

Hola

Se trata de una instalación en trifásico de tres fases más neutro.

El automático es tripokar solamente corta a las tres fases. Probablemente sea un antiguo ICP que no cortan neutro

El diferencial tiene tres polos más neutro lógicamente sin neutro no podría funcionar.

Lo correcto sería cambiar el automático por uno de cuatro polos que también corte neutro.

Buenas tardes:

Yo creo que es trifásica 220V neutro 125V porque el diferencial no tiene neutro cableado. y el térmico es de 3 polos

Te han contestado correctamente. El aparato de la derecha es el alimentador del portero automático ó vídeo portero, según lo que tengas instalado

Buen dia. El Termico trifasico tiene 3 cables desde arriba y 3 desde abajo, entradas y salidas, corta las 3 fases del sistema trifásico pero, falta el cable de neutro, o sea falta un cuarto cable. Diferencial tetrapolar(4 bornes) ingresan 3 fases + Neutro y salen 3 fases + Neutro, esta conexión es correcta.

Luego la línea inferior con protecciones monofásicas necesitan:

1) Diferencial para cada circuito que se alimenta con cada fase trifasica+ Neutro

2) Equilibrar cargas para evitar problemas con sobrecargar alguna fase

El diagnóstico se hace en 2 horas al igual que el presupuesto. Ambos sin cargo

Buen dia

Es un magnetotérmico de tres polos lo que indica que es un sistema trifásico sin neutro sistema antiguo entre fases da 230 voltios y han colocado un diferencial de 4 polos utilizando los tres polos, se puede puentear l3 pasando por el neutro para que dispare el diferencial debe hacer un balanceo de cargas por fase y colocar diferenciales por cada tres circuitos. entre L1 y L2 entre L1 y L3 y entre L2 y L3
