¿Qué quiere decir esta conexión de tubos?

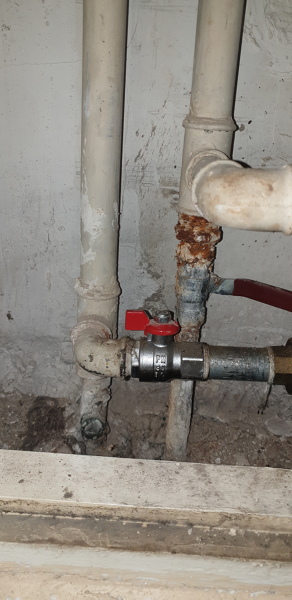

Hola, me dispongo a hacer instalacion nueva en mi piso,dispongo de calefaccion central comunitaria por gasoil. Tengo dos tubos en la entrada de mi piso, deduzco que uno sera la ida y otro la vuelta del agua de la calefaccion, pero cual a sido mi sorpresa cuando e quitado un par de baldosas para ver los tubos viejos, que la entrada y la salida del radiador esta conectada al mismo tubo entre si. Adjuntare unas fotos para que lo veais claro. Me gustaria que alguien me explicara que tipo de instalacion es la que ay, y si de los dos tubos que entran a mi piso uno es entrada y otro salida, o son los dos entrada. Muchas gracias de antemano.

¿Qué quiere decir esta conexión de tubos?

Hola, me dispongo a hacer instalacion nueva en mi piso,dispongo de calefaccion central comunitaria por gasoil. Tengo dos tubos en la entrada de mi piso, deduzco que uno sera la ida y otro la vuelta del agua de la calefaccion, pero cual a sido mi sorpresa cuando e quitado un par de baldosas para ver los tubos viejos, que la entrada y la salida del radiador esta conectada al mismo tubo entre si. Adjuntare unas fotos para que lo veais claro. Me gustaria que alguien me explicara que tipo de instalacion es la que ay, y si de los dos tubos que entran a mi piso uno es entrada y otro salida, o son los dos entrada. Muchas gracias de antemano.

3 fotos
¿Tienes alguna pregunta?
Pregunta a la comunidad
¿Tienes una urgencia de Fontanería?

Te enviamos un Fontanero ahora

Ver teléfono de urgencias

2 Respuestas

Jorge García de la Horra

Hola Daniel.

Lo que tienes es un sistema monotubo, quiere decir que tienes un solo anillo conectado con 8,9 o los radiadores que tengas. Un tubo da toda la vuelta a la casa y vuelve a la general, ahora bien es un sistema totalmente obsoleto y que funciona por ser un sistema central. Ahora mismo los sistemas monotubo van con 2 anillos y colectores en un piso normal.Lo hacían así porque sino no se podía cerrar ningún radiador ya que se cortaría el circuito y no funcionaria.

Quiero decir que este unido las 2 tomas que se ven en la foto. Que tipo de radiador tenías puesto?? De chapa por casualidad y que tipo de llaves tienes. Si vas a cambiar la instalación no vas a tener ningún problema. Yo pondría lo que te he dicho antes un colector con 2 anillos, con 4 o 5 radiadores por anillo. Un saludo

Daniel
Particular - hace 1 mes

Muchas gracias por responder, vale ahora entiendo por que tenian un tubo conectado entre si.

Los primeros radiadores del piso serian de hierro, pero los cambiaron ara unos 15 años a aluminio, solo que conectaron el cobre de los radiadores "nuevos" a la instalacion vieja en vez de sustituir esta. Vamos que debajo del suelo es todo tubos de hierro y del tubo que sale del suelo es cobre. Al ver tanto empalme y sistema obsoleto, queria hacer la instalacion totalmente nueva con tuberia de cobre de 15, y sistema bitubular, mi principal duda es si en los tubos que tengo en la entrada, los de la foto que salen con las llaves, si uno de ellos es entrada y el otro retorno. Entiendo que si ya que me dices que hace como un anillo verdad? Mi idea era conectar la ida al de arriba de la entrada y el retorno al de abajo de la entrada.

Tambien dispongo de una llave de desagüe al lado del retrete que me facilita el vaciado de mi instalacion, entiendo que si quito el sistema viejo esta llave ya no servira y tendre que colocar una nueva en la instalacion de cobre.
