Dudas a la hora de cambiar el cuadro eléctrico

Hola a todos. Vamos a cambiar el cuadro eléctrico y la instalación de casa por uno más grande y con los circuitos que corresponden individualizados con su PIA, pero tenemos un problema con la altura a la que llegan los cables de la acometida, puesto que no alcanzarían para el nuevo cuadro y su altura. se me ha ocurrido hacer un segundo cuadro más pequeño al que lleguen los cables de la acometida y de ahi llevarlos al cuadro principal, como se hacía antes con el ICP. En principio esa solución seria válida. Pero se me plantean varias dudas a ver si alguien me puede resolver.

- La seccion de la acometida es 25mm2. Un IGA de 40A estaría bien?

- La potencia sería en torno a 7/8kw, pondríamos aerotermia.

- En el primer cuadro podría poner un ICP o un IGA, y a continuación un PCS, que sería más recomendable?

- En el cuadro principal pondría un segundo IGA y haría instalación normal o ya no sería necesario?

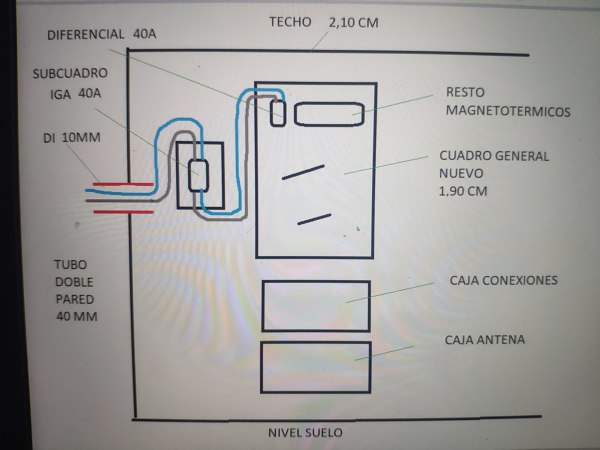

Adjunto foto (Hay un error. La acometida es de 25, no de 10 como recordaba)

Dudas a la hora de cambiar el cuadro eléctrico

Hola a todos. Vamos a cambiar el cuadro eléctrico y la instalación de casa por uno más grande y con los circuitos que corresponden individualizados con su PIA, pero tenemos un problema con la altura a la que llegan los cables de la acometida, puesto que no alcanzarían para el nuevo cuadro y su altura. se me ha ocurrido hacer un segundo cuadro más pequeño al que lleguen los cables de la acometida y de ahi llevarlos al cuadro principal, como se hacía antes con el ICP. En principio esa solución seria válida. Pero se me plantean varias dudas a ver si alguien me puede resolver.

- La seccion de la acometida es 25mm2. Un IGA de 40A estaría bien?

- La potencia sería en torno a 7/8kw, pondríamos aerotermia.

- En el primer cuadro podría poner un ICP o un IGA, y a continuación un PCS, que sería más recomendable?

- En el cuadro principal pondría un segundo IGA y haría instalación normal o ya no sería necesario?

Adjunto foto (Hay un error. La acometida es de 25, no de 10 como recordaba)

¿Tienes alguna pregunta?
Pregunta a la comunidad

11 Respuestas

Alberto Izquierdo
Eléctrico Alberto Izquierdo (Cerrillo, Madrid) Eléctrico Alberto Izquierdo - hace 24 días

Hola:

ICP no se pone ya. El cable de 25mm2 puede ser correcto, si los factores de reducción y la caída de tensión no dicen lo contrario, para lo cual hay que conocer más datos, por eso te dicen muchos que lo vea un instalador y yo también. Además esa reforma necesitará un certificado, según el reglamento.

Yo pondría un automático de 63A en la cajita primera y en el cuadro grande IGA de 40A (9200W si es monofásico como parece en el dibujo) y todo lo demás (sobretensiones, diferenciales, PIAS...)

Responder
Juan Jose
Reformas Energéticas (Madrid, Madrid) Reformas Energéticas - hace 25 días

Estimado José, al igual que mis compañeros anteriores le remito a un instalador autorizado, pues precisamente no está hablando de cambiar una bombilla o elegir la temperatura de color para una determinada actividad. Esta hablando de manipular una parte de una instalación eléctrica "peligrosa". Es normal que no queramos hacernos responsables de facilitarle una información que pueda ponerle en riesgo. Habitisimo es una plataforma de profesionales no un foro de manitas. Si le gusta la electricidad fórmese, aprenda a calcular secciones, sistemas de instalación y normativa, para poder garantizar el buen funcionamiento y la seguridad de bienes y personas. Le daremos la bienvenida al gremio.

Pd: como recoge el reglamento las instalaciones eléctricas solo podrán ser instaladas, mantenidas y reparadas por instaladores autorizados absteniéndose el usuario de intervenir en las mismas. Articulo 20 mantenimiento de las instalaciones.

Responder
Jose
Particular - hace 25 días

Buenas noches. Le agradezco el tiempo invertido pero creo que tanto a mí como a otro usuario que tuviese la misma duda, una respuesta así es ralentizar la pagina, puesto que no aporta una solución o una idea, y además que usted emplea el tiempo en contestar, igualmente gracias

jordi
Instalaciones llucma (Barcelona, Barcelona) Instalaciones llucma - hace 25 días

Hola ,José , la acometida podrías hacerlo lo que planteas, es como se hacía antiguamente el ICP separado del cuadro

Aunque el sobretensiones (iga) lo tendrías que poner donde el general de la acometida y de ahí un distribuidor para el otro cuadro , que sería un su cuadro que no hace falta que le pusieras otro iga.

Para la aerotermias, tenéis quehacer otro subcuadro, es lo conveniente ya que es totalmente eléctrico todo.

Depende tambien si tenéis sitio para tanta cosa.

Un saludo espero que se te hayan aclarado un poco las duda

Responder
Jose
Particular - hace 25 días

Buenas noches, la aerotermia ya tiene previsto un cuadro independiente del general. Con una línea exclusiva y térmico de 25.

Entiendo entonces que para cumplir con la normativa sería un ICP/IGA con un PCS en un primer cuadro y de ahí sacar línea al cuadro general y empezar con la distribución de diferenciales y resto de térmicos, no?

Un saludo y muchas gracias

Manuel Rodríguez
Luzcom Servicios Energéticos S.l. (Madrid, Madrid) Luzcom Servicios Energéticos S.l. - hace 25 días

Buenos días, no entiendo muy bien. ¿Es usted un electricista? Digo, porque con los términos que se expresa no parece un usuario al uso.

Responder
Jose
Particular - hace 25 días

Buenas noches, sí tengo formación pero no soy electricista titulado. Le agradezco si aporta alguna respuesta, el tiempo empleado

Rodrigo Hernandez
Servielectric (Bilbao, Vizcaya) Servielectric - hace 25 días

Hola José lo que puedo sugerir es contactar con un electricista para que el cómo profesional haga una visita a la propiedad haga mediciones y verifique el estado del sistema eléctrico y así poder dar una solución a tus necesidades. Gracias

Responder
Jose
Particular - hace 25 días

Buenos días. Le agradezco el tiempo invertido pero creo que tanto a mí como a otro usuario que tuviese la misma duda, una respuesta así es ralentizar la pagina, puesto que no aporta una solución o una idea, y además que usted emplea el tiempo en contestar, igualmente gracias.

Julia
La Casita De Mi Niñ@ (San Sebastián de los Reyes, Madrid) La Casita De Mi Niñ@ - hace 25 días

Estimado José con la electricidad, no se juega, debes contratar un electricista que seguro no debería tener ninguna duda de cómo proceder

Responder
Jose
Particular - hace 25 días

Buenos días. Le agradezco el tiempo invertido pero creo que tanto a mí como a otro usuario que tuviese la misma duda, una respuesta así es ralentizar la pagina, puesto que no aporta una solución o una idea, y además que usted emplea el tiempo en contestar, igualmente gracias
