¿Cómo se colocan los cables de un enchufe?

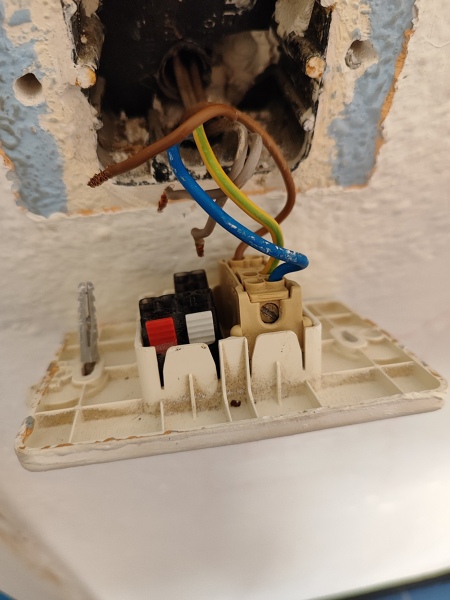

Hola me gustaría saber cómo colocar cada cable en cada enchufe y conector de un cuarto lleva años sin luz y no sabemos porque ,pero vamos a empezar a usar ese cuarto y me gustaría conectar la luz ,paso foto de como están ahora mismos dichos enchufes,si alguien me dice que cable va en cada sitio se lo agradecería mucho.muchas gracias

Lorena
Lorena preguntó sobre
Electricistas
Hace 3 meses

¿Cómo se colocan los cables de un enchufe?

Hola me gustaría saber cómo colocar cada cable en cada enchufe y conector de un cuarto lleva años sin luz y no sabemos porque ,pero vamos a empezar a usar ese cuarto y me gustaría conectar la luz ,paso foto de como están ahora mismos dichos enchufes,si alguien me dice que cable va en cada sitio se lo agradecería mucho.muchas gracias

2 fotos
¿Tienes alguna pregunta?
Pregunta a la comunidad

8 Respuestas

Tristan Alonso Cabrero
Tristan Alonso Cabrero
Tristan Alonso Cabrero respondió... Electrotris (Gijón, Asturias) Electrotris - hace 2 meses

Buenas según el cableado que se aprecia en la imagen el enchufe esta gobernado por el conmutador. Marrón al rojo y los grises al blanco.Esa el la conclusión viendo esa foto.

Responder
Francisco
Francisco
Francisco respondió... Fergas (Palencia, Palencia) Fergas - hace 2 meses

Muy sencillo,el enchufe como está y en el conmutador a la borna de color blanco y negro los grises da igual si posición y a la borna roja el marrón que sale del enchufe.

Responder
Carles Navarro
Carles Navarro
Carles Navarro respondió... Carest-Vila (Sant Cugat del Vallés, Barcelona) Carest-Vila - hace 3 meses

Contacta con un profesional acreditado y no manipules sin conocer. Un error puede resultar en peligro de electrocución o incendio. Tómatelo en serio porfavor.

Jardines Farid
Jardines Farid
Jardines Farid respondió... Jardinería Y multiservicios Sl (Brunete, Madrid) Jardinería Y multiservicios Sl - hace 3 meses

Lo que estoy viendo en la foto es que el cable de fase no está conectado al cuadro veo solo neutro y tierra pero el cable de la fase creo que está cortado

Jairo Bolaños
Jairo Bolaños
Jairo Bolaños respondió... Bricolaje y Reformas Jairo (Logroño, La Rioja) Bricolaje y Reformas Jairo - hace 3 meses

Hay pasa algo solo veo el puente pero no la fase en marrón los grises no dicen nada si no te llega corriente de fase

Brando Multiservicios
Brando Multiservicios
Brando Multiservicios respondió... Brando Multiservicios (Elche, Alicante) Brando Multiservicios - hace 3 meses

HOLA BUENAS TARDES, COINCIDO CON LOS COMPAÑEROS PARA LA CONEXSION PERO CREO QUE TE FALTA EL CABLE DE CORRIENTE POR ESO NO FUNCIONA.

LO NORMAL SERIA : MARRON Y AZUL AL ENCHUFE Y PUNTEAN CORRIENTE DEL ENCHUFE A LA CONMUTADA YA QUE LOS GRISES SON DE LA CONMUTADO.

UN SALUDO

Responder
DYCE Diseño y Control Electrico
DYCE Diseño y Control Electrico
DYCE Diseño y Control Electrico respondió... Diseño Y Control Electrico (Madrid, Madrid) Diseño Y Control Electrico - hace 3 meses

La punta del cable marrón conéctala justo donde esta la banderilla roja según la foto, y los cables grises, según foto, conéctalos uno en cada extremos vacío.

Según foto y cables, esto es un punto de conmutada.

Piero Castro
Piero Castro
Piero Castro respondió... Lc Electricidad Y Telecomunicaciones (Barakaldo, Vizcaya) Lc Electricidad Y Telecomunicaciones - hace 3 meses

Buenas, no se aprecia muy bien del todo pero por lo que se aprecia en la foto, tienes un enchufe y un conmutador juntos, los cables del conmutador que son los 2 grises y 1 marrón, van el marrón en la en la clavija de color rojo, y los grises en las clavijas blancas. Saludos
