Instalación de un sensor crepuscular

Con respecto al esquema, ya te han dado varias respuestas. Lo que es muy importante, es donde ubicas el sensor. Si lo pones bajo la influencia de luna luminaria, al encenderse esta luminaria el sensor creerá que ya es de día, y dará la orden de apagar la luz. El sensor crepuscular debe instalarse en un punto donde no se vaya a ver afectado por una luminaria. Si no ver un punto adecuado, también tienes la opción de instalar un reloj astronómico, que sabe a que hora amanece y anochece a lo largo del año, en función de tu área geográfica.

Un saludo

Hola.

Tal y como lo planteas en el escrito, es correcto, si que es muy importante ya que estamos hablando de instalaciones dinámicamente automatizadas, el hecho de tener presente las condiciones REBT ITC BT 09-indice 4 y 5 donde se detallan las condiciones de seguridad aplicables a entornos de este tipo.

Es muy importante tener encuentra 2 condiciones en el momento de la instalación, las cargas deben siempre ser indirectas y por otro lado, el esquema carece de una protección de línea.

Teniendo en cuenta todos estos factores, cumplirías en su totalidad en una buena instalación.

Espero haber ayudado, un saludo.

NO ES CORRECTO YA QUE EL LAS CONECSIONES DELCREPUSCULAR Y EL RELOJ DEVEN DE SALIR DE LA PRETECCION DEL AUTOMATICO Y PRIMEO DEL DIFERNCIAL AL MAGNETO DE PROTECCION Y DE LA SALIDA AL RELOJ Y AL CREPUSCULAR .

TENGA TAMBIEN ENCUENTA QUE ESOS RELOJES SOLO AGUANTAN UN CONSUMO DE 1200 O 1500W SI TIENE MAS ILUMIACION LE ACONSEJO PONER UN CONTACTOR O SI NO SE LE QUEMARA EL RELOJ

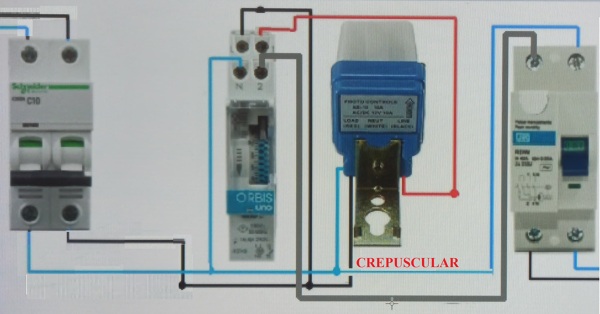

No es correcto, el esquema de la foto está mal. El interruptor crepuscular puede ir solo, sin reloj horario, salvo que se quiera limitar el horario del interruptor crepuscular. Si lo que quiere es que la luz se encienda cuando haya alguien en el jardín y no se encienda si no hay nadie, lo suyo es que instale un detector de movimiento o de presencia.

Sería correcto en caso de estar consciente de el reloj temporizador es quién dará la orden después de la fotocélula.

Si.pero tune que tener o más o menos los mismos manytermico que hay en la foto
