¿Qué opinan de esta instalación de calefacción por multicapa?

Queria saber vuestra opinión respeto a esta instalación. Se trata de una instalación de calefacción realizada con tubo multicapa y accesorio Pressfitting en forma de TE de PPSU. El circuito funciona a 70ºC y a 1.5 bar de presión. Una vez instalado de forma empotrada como se puede observar los accesorios empezaron a dar problemas a los pocos meses fisurando por el propio cuerpo de la TE. La cuestión que me hago si es problema del material o problema de la instalación. El fabricante me dice que no es culpa del accesorio ya que viene homologado para instalaciones de calefacción y el instalador me dice que el lo monto como siempre. Que hago? Ademas no se trata siempre de la misma medida sino de varias medidas en forma de TE por lo que es muy raro. Gracias de antemano por vuestras respuestas.

Marcos
Marcos preguntó sobre
Calefacción
Hace 1 año

¿Qué opinan de esta instalación de calefacción por multicapa?

Queria saber vuestra opinión respeto a esta instalación. Se trata de una instalación de calefacción realizada con tubo multicapa y accesorio Pressfitting en forma de TE de PPSU. El circuito funciona a 70ºC y a 1.5 bar de presión. Una vez instalado de forma empotrada como se puede observar los accesorios empezaron a dar problemas a los pocos meses fisurando por el propio cuerpo de la TE. La cuestión que me hago si es problema del material o problema de la instalación. El fabricante me dice que no es culpa del accesorio ya que viene homologado para instalaciones de calefacción y el instalador me dice que el lo monto como siempre. Que hago? Ademas no se trata siempre de la misma medida sino de varias medidas en forma de TE por lo que es muy raro. Gracias de antemano por vuestras respuestas.

9 fotos
¿Tienes alguna pregunta?
Pregunta a la comunidad

23 Respuestas

Respuestas útiles 9
Edificalia Viviendas SA
Edificalia Viviendas SA
Edificalia Viviendas SA respondió... Edificalia Viviendas S.A. (Pozuelo de Alarcón, Madrid) Edificalia Viviendas S.A. - hace 1 año

Hola

Nosotros hemos hecho infinidad de instalaciones de calefacción en multicapa y no hemos tenido jamás ningún problema.

La mayoría con caja de colectores, pero también alguna que incluye "T"

Sin embargo siempre utilizamos piezas METALICAS.

Nunca habríamos utilizado esas piezas que Vd. muestra. Entendemos que esa composición tipo plástico es muy sensible a las dilataciones/contracciones de temperatura de calefacción.

Un saludo

ANGEL GÓMEZ
ANGEL GÓMEZ
ANGEL GÓMEZ respondió... Calidax Fireplaces (Móstoles, Madrid) Calidax Fireplaces - hace 1 año

Buenos días Marcos creo que este tipo de material necesita dilatar libremente si está sujeto con el mortero no permite la dilatación y se parte la pieza

Las tuberías deberían haber quedado más libres y no tan sujetas con mortero porque no permiten dilatar y la pieza aparte

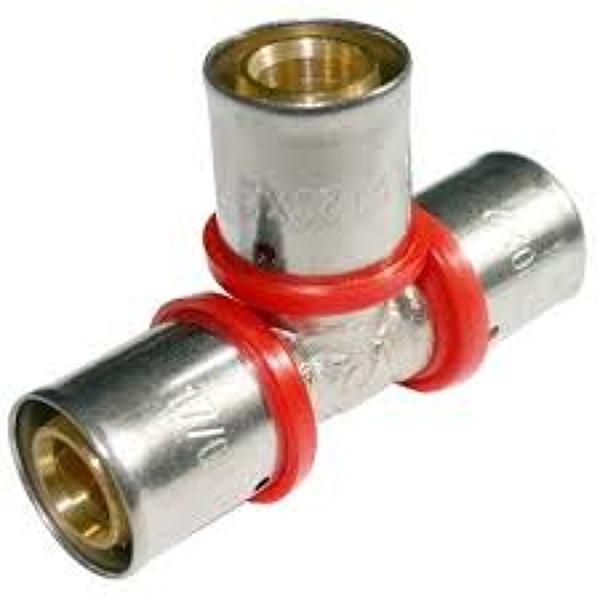

Hay piezas de multicapa más resistentes que son metálicas y no tienen estos problemas

Responder
Marcos replicó... Particular - hace 1 año

Gracias Angel, el instalador me comenta que uso espuma de poliuretano para amortiguar las dilataciones. No se que opinas.

Flavio Severini instalación aerotermia y placas solares
Flavio Severini instalación aerotermia y placas solares
Flavio Severini instalación aerotermia y placas solares replicó... INSTALACION DE AEROTERMIA Y PLACAS SOLARES (Valencia, Valencia) INSTALACION DE AEROTERMIA Y PLACAS SOLARES - hace 1 año

Estoy de acuerdo con Angel. La roptura es por elongación. Es evidente en la foto 6

José Ignacio
José Ignacio
José Ignacio respondió... Jose Ignacio Cisneros (Baserri-Santa Ana, Vizcaya) Jose Ignacio Cisneros - hace 1 año

Yo realizó las instalaciones bitubulares con cobre , ningún problema en 30 años de autonomo y la prueba la hago a 10 bares un día entero (sin que pase por la caldera, claro). Las instalaciones monotubo dan muchos problemas a partir de 6 radiadores, no te lo aconsejo. Un saludo

Marcos replicó... Particular - hace 1 año

Gracias por tu respuesta. Entonces el multicapa no sirve para calefaccion?

José Ignacio
José Ignacio
José Ignacio replicó... Jose Ignacio Cisneros (Baserri-Santa Ana, Vizcaya) Jose Ignacio Cisneros - hace 1 año

También vale , pero creo que ha sido mala instalación o piezas defectuosas

Patrick Martin Sanchez
Patrick Martin Sanchez
Patrick Martin Sanchez respondió... Ongas (Reus , Tarragona) Ongas - hace 1 año

Hola buenas, por lo que e entendido hay 2 medidas de tubería [seguramente 20 y 16] , y cada tubería tiene su propia mordaza de presa si prensas con la incorrecta puede perder , lo correcto para mi en ese tipo de instalación es como te han comentado otros profesionales , instalación monotubo con tubería directa de radiador a radiador con 3 circuitos y 2 colectores debajo la caldera

Responder
Patrick Martin Sanchez
Patrick Martin Sanchez
Patrick Martin Sanchez replicó... Ongas (Reus , Tarragona) Ongas - hace 1 año

Y también hay que tener en cuenta que tenga buena recirculacion , para ello en las curvas que conectan las llaves y detectores del radiador se tienen que hacer con delicadeza y lo correcto con un muelle para no escapar la tubería, cuando hay conexiones debajo el suelo puede dilatar por ello antes del mortero se tapa con tierra o protegerlo del contacto directo con el mortero

Marcos replicó... Particular - hace 1 año

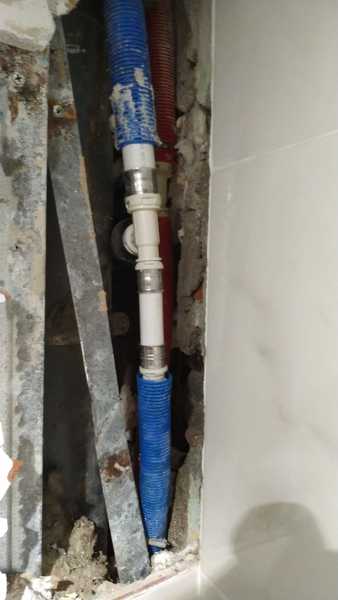

Hola Patrick gracias por tu respuesta. Hemos comprobado la mordaza y SI es la correcta. El tema del mortero para que no esté en contacto con el tubo al parecer el instalador lo protege con tubo corrugado azul o rojo como puedes ver en la foto. Es muy raro han rajado 7 piezas y todas por el centro del cuerpo y todas TES.

Marcos replicó... Particular - hace 1 año

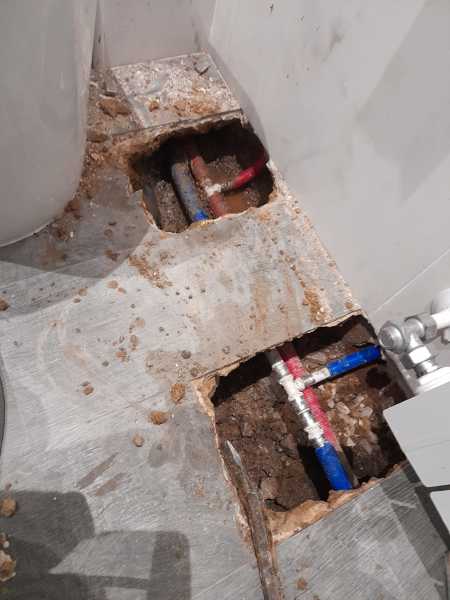

te añado mas fotos para que veas.

4 fotos
Isaias Santacana Mata
Isaias Santacana Mata
Isaias Santacana Mata respondió... Electro Instal·la Santacana SL (El Moli D'En Rovira, Barcelona) Electro Instal·la Santacana SL - hace 1 año

En ese tipo de instalaciones lo mejor habria sido tipo monotubo sin piezas enterradas a traves de armario colector como dice Emilio en caso de hacerlo asi lo mejor son piezas soldadas i cobre, repito como muy bien te indico Emilio

Flavio Severini instalación aerotermia y placas solares
Flavio Severini instalación aerotermia y placas solares
Flavio Severini instalación aerotermia y placas solares respondió... INSTALACION DE AEROTERMIA Y PLACAS SOLARES (Valencia, Valencia) INSTALACION DE AEROTERMIA Y PLACAS SOLARES - hace 1 año

En la foto seis veo una roptura por elongación (soy ingeniero mecanico especializado en materiales).

Puedo hipotizar una roptura por exceso de presión en los conductos. Veo complicada la roptura por defecto de la pieza.

Se me ocurre pensar que se hayan puesto las tuberia en presión excesiva y que luego se haya tirado el autonivelante encima. Calor más sovrepresión podrían haber superado los 10 bares y adios manguitos.

Responder
Marcos replicó... Particular - hace 1 año

Hola gracias por tu respuesta. El instalador me indico que es un circuito de calefacción donde la presión ronda el 1.5bar. Si hubiera alcanzado 10 bares la valvula de seguridad de la caldera hubiera saltado y se hubiera apagado la caldera para evitar mas daños. El fabricante indica que según ellos pudo ser por sobrecarga mecanica en contacto con espuma de Poliuretano. Lo que no entiendo es por un lado sus piezas estan homologadas para calefacción y por otro lado dan problemas.

Patrick Martin Sanchez
Patrick Martin Sanchez
Patrick Martin Sanchez replicó... Ongas (Reus , Tarragona) Ongas - hace 1 año

Disculpa pero un circuito de calefacción sería casi imposible que llegara a 10 bares no lo e visto en mi vida profesional ya que la propia caldera dispone de una válvula de seguridad que a 3 bares salta.

Emilio Martínez López
Emilio Martínez López
Emilio Martínez López respondió... Calefaccion Emilio Martinez (Santoña, Cantabria) Calefaccion Emilio Martinez - hace 1 año

Muy buenas,

El problema está en la instalación, se puede hacer con uniones mecánicas tes, manguitos, codos, etc. Pero como has podido comprobar da muchos problemas, lo ideal es que los tubos vayan directos a cada radiador individualmente y hacer un cajón de regulación con todos los tubos conexionados a un colector. Para hacerlo de la manera en la que te han hecho es mejor hacerlo en cobre. Muchas gracias.

Responder
MERCACLIMA Y SOLAR sl Zurdo Gómez
MERCACLIMA Y SOLAR sl Zurdo Gómez
MERCACLIMA Y SOLAR sl Zurdo Gómez respondió... Mercaclima Y Solar (Madrid, Madrid) Mercaclima Y Solar - hace 1 año

Buenos días Marcos:

En mi opinión, el material del que estamos hablando requiere de cierta capacidad para dilatarse libremente. Si se encuentra sujeto mediante el uso de mortero, se limita la capacidad de dilatación del material, lo que puede generar problemas tales como la fractura de la pieza.

Sería recomendable que las tuberías hubieran sido instaladas de manera que se les permitiera mayor libertad de movimiento, en lugar de ser sujetadas tan firmemente mediante la aplicación de mortero. De esta manera se evitarían los problemas relacionados con la limitación de la capacidad de dilatación. Si han echado espuma debería ser suficiente.

Otra alternativa que podríamos considerar es la utilización de piezas de multicapa más resistentes, cuya composición metálica les permita evitar estos problemas de dilatación y fractura.

La mejor opción para evitar fallos de uniones y codos, ts, etc... tubería de una pieza hasta un colector principal donde se lleva cada circuito a terminal radiante, si no hay uniones no habrá fallos de piezas por fallo de las mismas o por fallo humano. Claro que esto se hace con obra integral, que no se si será el caso.

Tambien, en ocasiones hemos visto que las piezas son de una marca y el tubo de otra, no se si será e caso.

Saludos desde Mercaclima.

Marcos replicó... Particular - hace 1 año

Muchas gracias por la respuesta detallada. En este caso el instalador ha protegido el tubo envainandolo con macarron azul y rojo como puedes ver en las fotos. Entiendo que tampoco es una solución al problema de las dilataciones, no?

Rubén
Rubén
Rubén respondió... Rmar Instalaciones Y Servicios (Madrid, Madrid) Rmar Instalaciones Y Servicios - hace 1 año

Hola Marcos, creo que es problema del material, el instalador hizo la instalación, haría sus pruebas y comprobaría que esta todo correcto. Si a los pocos meses las TE tienen fisuras, es por que el material esta defectuoso.

Responder
Marcos replicó... Particular - hace 1 año

Hola Ruben, el instalador hizo la prueba hidraulica y ningun accesorio perdia. El problema surgio al encender la caldera en invierno cuando empezo el frio y ahi a los pocos meses empezaron a fisuras las TES.
