¿Cómo instalar unas luces led en el cabezal?

Muy buenas, quiero instalar unas luces led en el cabezal y no me aclaro.

Dichas luces les irían enchufadas a un enchufe, y el enchufe se abre y se cierra (o debería) por tres interruptores conmutados, uno en cada lados del cabezal de la cama y un tercero a la entrada de la habitación.

EL problema esta que los cables de los cabezales no pasan por dentro de tubo sino que están enyesados en la pared.

Lo mas que me he acercado ha sido que los dos cabezales funcionan perfectamente, pero no el de la puerta de entrada., este solo sirve para apagar las luces si están encendidas desde alguno de los cabezales, pero en cambio no abren.

CD: Cabezal derecho

CI: Cabezal izquierdo

P: puerta

CD abre y cierra, CI abre y cierra

P si CD o CI tienen abierto, P cierra y abre, pero si CD o CI tienen cerrado, P no cierra.

Espero haberme explicado bien.

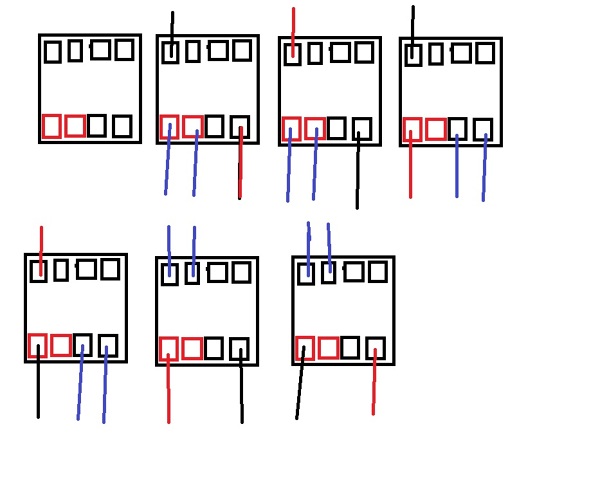

EL esquema del interruptor de la puerta tiene 4 tomas de cable arriba y 4 debajo, aparentemente van de 2 en 2.

La esquina inferior derecha es roja.

Los colores de los cables son, 2 negros y dos azules. He probado varias opciones pero no acaba de funcionar, para que se vea el dibujo uno de los cables negros lo pinto en rojo. He probado todo lo que pongo en los esquemas.

Como se puede ver no he usado ninguna toma de cables de la esquina superior derecha.

Es suficiente con todo esto para poder solucionarlo?

Saludos y gracias

¿Cómo instalar unas luces led en el cabezal?

Muy buenas, quiero instalar unas luces led en el cabezal y no me aclaro.

Dichas luces les irían enchufadas a un enchufe, y el enchufe se abre y se cierra (o debería) por tres interruptores conmutados, uno en cada lados del cabezal de la cama y un tercero a la entrada de la habitación.

EL problema esta que los cables de los cabezales no pasan por dentro de tubo sino que están enyesados en la pared.

Lo mas que me he acercado ha sido que los dos cabezales funcionan perfectamente, pero no el de la puerta de entrada., este solo sirve para apagar las luces si están encendidas desde alguno de los cabezales, pero en cambio no abren.

CD: Cabezal derecho

CI: Cabezal izquierdo

P: puerta

CD abre y cierra, CI abre y cierra

P si CD o CI tienen abierto, P cierra y abre, pero si CD o CI tienen cerrado, P no cierra.

Espero haberme explicado bien.

EL esquema del interruptor de la puerta tiene 4 tomas de cable arriba y 4 debajo, aparentemente van de 2 en 2.

La esquina inferior derecha es roja.

Los colores de los cables son, 2 negros y dos azules. He probado varias opciones pero no acaba de funcionar, para que se vea el dibujo uno de los cables negros lo pinto en rojo. He probado todo lo que pongo en los esquemas.

Como se puede ver no he usado ninguna toma de cables de la esquina superior derecha.

Es suficiente con todo esto para poder solucionarlo?

Saludos y gracias

¿Tienes alguna pregunta?
Pregunta a la comunidad

6 Respuestas

Emilio López Medina
Electricidad López Medina (Campillos, Málaga) Electricidad López Medina - hace 3 años

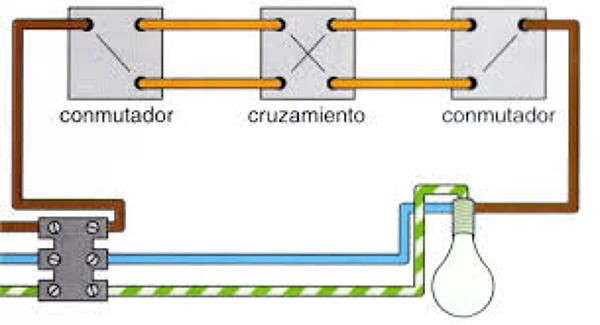

Según lo que indicas tiene lo que te indican los compañeros, si tienes cualquier duda llama a un profesional y te lo arreglará correctamente, te dejo un pequeño esquema por si te sirve, según el fabricante de mecanismo hay algunos conmutadores que la pestaña que es la que va a corriente o va a la lámpara va marcada con una flecha roja o la misma pestaña en roja. Según el cruzamiento que tiene en la puerta deberías mirar cada conmutador de cada lado que clable lleva si salen dos azules de uno y dos negro del otro y según lo tengas en cada conmutador debe ir a un extremo del cruzamiento

Responder
David moreno alegre
David Moreno (Carmona, Sevilla) David Moreno - hace 3 años

los compañeros lo han explicado muy bien lo unico que yo añadiria si son mecanismos normales es lo siguiente.

en los conmutadores llegan tres cables normalmente si esta bien echo dos del mismo color y uno distinto y el mecanismo suele estar marcado con una L o de rojo una de las tres entradas hay va el cable distinto

el cruzamiento le tienen que llegar 4 cables, normalmente marcado por parejas o colores, como dices que son dos negros y dos azules, prueba a poner los negros en los extremos de abajo y los azules en los extremos de arriba esa suele ser la combinacion mas estandar, como as marcado que tiene 4 entradas y 4 salidas te aclaro que suelen ser puentes internos las parejas, por ejemplo los dos rojos que tienes marcados es el mismo contacto, por eso te digo que lo conectes en los extremos.

espero haberme explicado bien

Responder
Grupo Empresarial Torredelcampo S.L
Grupo Empresarial Torredelcampo S.L
Particular - hace 3 años

Buenos dias, como han comentado los compañeros es complicado poder deducir la instalacion por escrito. Realmente para este tipo de cuestiones es mejhor acudir a un profesional y que el le asesore correctamente y le oriente como mejor puede realizar dicha instalación. Indicarle que nosotros actualmente par anuestros clientes tenemos una linea de asesoramiento gratuita telefónicamente

Saturnino Mosuy
Arquitectura Técnica Saturnino (Alcalá de Henares, Madrid) Arquitectura Técnica Saturnino - hace 3 años

Buenos días Enric, tal como te ha comentado el compañero tienes un punto de cruzamiento que está formado por dos conmutadores y un cruzamiento. Por lo que cuentas, el punto de la puerta necesitarías un mecanismo de cruzamiento que debe tener 2 pares de cables y en los otros, 3 cables. Si es así, compra un cruzamiento (si no lo tienes) y conecta los cables iguales en las palas inferiores (por ejemplo los azules) y los otros en las palas superiores (los dos negros). Si no va, llama a un electricista,. Si se diese el caso de que quiere hacerlo usted mismo, entonces aporta más información tales como fotos de los cables de cada uno de los puntos, el modelo de mecanismos que estás usando e intentaremos guiarle.

Saludos y suerte.

Pd. Quita la corriente antes de manipular la instalación.

Responder
Angel
Deinrresa (Galapagar, Madrid) Deinrresa - hace 3 años

Buenos días Enric,

Por lo que deduzco de su explicación, tiene un circuito conmutado-cruzado, para lo cual la instalación debe tener dos conmutadores y un conmutador de cruce. A los conmutadores solo tienen que llegar tres cables y al conmutador de cruce, cuatro cables. Lo mejor es que acuda a un profesional para que le solucione el problema, desde aquí y por escrito es muy complicado.

Responder
