¿Qué sección de línea y automático necesito?
Que sección de cable trifasico automatico,necesitaría para un consumo de 18000w,y una distancia de cable de 30 metros
13 Respuestas

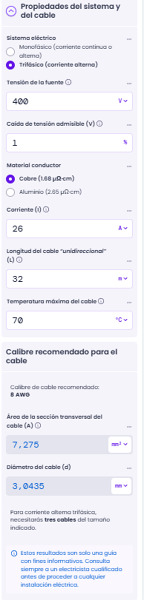

Buenas tardes, depende de varios factores. Entiendo que por el consumo que indicas se trata del cable que alimenta vivienda o local/nave, por tanto se trata de la derivación individual de dicho suministro (mal llamada acometida) en este tipo de instalaciones la máxima caída de tensión admisible es entre el 0.5-1.5% dependiendo del tipo de instalación. La potencia que indicas equivale a una intensidad en cada fase de unos 26A. La distancia que indicas 30 metros. Con los datos indicados se obtiene una sección superior a 6mm por tanto se debe seleccionar la superior que es 10mm. En caso de magnetotérmico como el consumo supera los 25A nos iríamos al superior que es 32A. Adjunto fotografías justificando cálculos y normativa. Se que hubiera sido más profesional enseñarte en que punto del REBT se indica y que norma especifica su cumplimiento, pero San Google es bastante fiable. La justificación de la sección seleccionada es lo que diferencia una opinión/creencia de un cálculo, lo digo por algunos compañeros que entiendo que no lo justifiquen por falta de tiempo, pero no que se equivoquen dando una respuesta como profesional sin haber realizado ni un cálculo y obviamente sin tener experiencia en dicha área.
Es para cambiar una línea existente de 5 x10mm,es una línea que sale del cuadro general de un bar,con un bloque vigi de 32A y a a un cuadro secundario de terraza para los calefactores,que en total hay 8,y sería un consumo de 18000w
Lo cierto es que si quieres una respuesta que te sirva y cumplir el REBT, tendrías que dar más información: ¿Qué tipo de instalación es?: Alumbrado exterior, derivación individual, línea general de alimentación, local de pública concurrencia, vivienda, local con riego de incendio, local húmedo......¿Cuál es el sistema de intalación?: Fijado directamente sobre paredes o techos, bajo tubo o canal, en huecos de construcción, enterrado, en bandejas....¿Tu consumo es reactivo? ¿A qué intensidad de cortocircuito se puede ver sometido? Si va en una canalización, ¿va sólo o va con otros circuitos?. ¿Cuelga de alguna protección contra contactos directos e indirectos? ¿Necesita protección de sobretensión? Mi consejo, contrata un profesional. Esto es como si vas a un foro médico y preguntas que qué te tomas porque te duele la barriga y tienes mareos.... te tomas el remedio de lo que te dicen en el foro y luego......
Es para cambiar una línea existente de 5 x10mm,es una línea que sale del cuadro general de un bar,con un bloque vigi de 32A y a a un cuadro secundario de terraza para los calefactores,que en total hay 8,y sería un consumo de 18000w
A ver es que eso depende pora que lo necesitas para un piso o para trabajar en la parte industrial porque para la parte industrial con una potencia de 18.000 de 18.000 vatios que necesitarías un cable de 35mm² es un automático de100 amperios máximo 120 amperios si es para industria porque tiene una resistencia en potencia de 89 amperios a 111amperios y estamos hablando del cable principal que va a soportar toda la carga. y si es para una residencia con uno de 16mm² tiene y automático de 60 amperios tiene
Tu linea deberá ser de 5 cables por 6mm2 cada uno y el automático de 4×32A
Es para cambiar una línea existente de 5 x10mm,es una línea que sale del cuadro general de un bar,con un bloque vigi de 32A y a a un cuadro secundario de terraza para los calefactores,que en total hay 8,y sería un consumo de 18000w
Con una seccion de 2.5mm en trifasico de sobra
Es para cambiar una línea existente de 5 x10mm,es una línea que sale del cuadro general de un bar,con un bloque vigi de 32A y a a un cuadro secundario de terraza para los calefactores,que en total hay 8,y sería un consumo de 18000w
Hola:
Por la potencia la línea tiene que ser trifásica y con una sección de cable de 6mm te va bien.
Es para cambiar una línea existente de 5 x10mm,es una línea que sale del cuadro general de un bar,con un bloque vigi de 32A y a a un cuadro secundario de terraza para los calefactores,que en total hay 8,y sería un consumo de 18000w
10Mm Te Hace Falta
Es para cambiar una línea existente de 5 x10mm,es una línea que sale del cuadro general de un bar,con un bloque vigi de 32A y a a un cuadro secundario de terraza para los calefactores,que en total hay 8,y sería un consumo de 18000w
