¿Cómo es posible que la cinta del recogedor choque contra la hoja de la ventana?

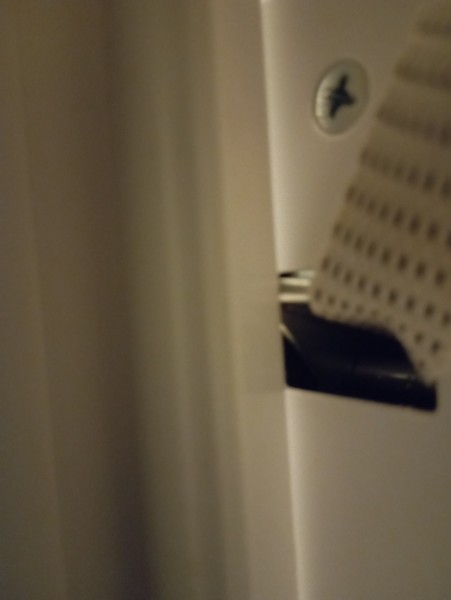

Buenas a todos necesito entender como es posible que me hayan colocado una ventana de PVC y la cinta del recogedor y su hebilla choquen contra la hoja de la ventana. Adjunto fotos. Creo que si el cajón de la persiana hubiera sido algo mas largo que el ancho de la ventana y el recogedor que vaya empotrado contra el marco pero justo en el borde del mismo se habría evitado el choque referido.

Por otro lado , me han colocado un cajón de persiana de 185mm de alto y 200mm de profundidad. El cajón hace de tope en el cargadero y éste a tener una anchura de unos 80 mm la ventana ha quedado con una falta de enrasado importante. La pregunta sería ¿ es posible que teniendo el marco de la ventana una anchura de 70mm se le pueda colocar un cajón de persiana con una profundidad más reducida incluida una reducción de la anchura de la guía de la persiana para que su conjunto podamos ganar algunos centímetros y se pueda sacar algo más la ventana hacia el exterior?

Santiago
Santiago preguntó sobre
Carpintería PVC
Hace 2 años

¿Cómo es posible que la cinta del recogedor choque contra la hoja de la ventana?

Buenas a todos necesito entender como es posible que me hayan colocado una ventana de PVC y la cinta del recogedor y su hebilla choquen contra la hoja de la ventana. Adjunto fotos. Creo que si el cajón de la persiana hubiera sido algo mas largo que el ancho de la ventana y el recogedor que vaya empotrado contra el marco pero justo en el borde del mismo se habría evitado el choque referido.

Por otro lado , me han colocado un cajón de persiana de 185mm de alto y 200mm de profundidad. El cajón hace de tope en el cargadero y éste a tener una anchura de unos 80 mm la ventana ha quedado con una falta de enrasado importante. La pregunta sería ¿ es posible que teniendo el marco de la ventana una anchura de 70mm se le pueda colocar un cajón de persiana con una profundidad más reducida incluida una reducción de la anchura de la guía de la persiana para que su conjunto podamos ganar algunos centímetros y se pueda sacar algo más la ventana hacia el exterior?

4 fotos
¿Tienes alguna pregunta?
Pregunta a la comunidad

7 Respuestas

Respuestas útiles 3
Jose
Jose
Jose respondió... Vensur (Móstoles, Madrid) Vensur - hace 2 años

el cajón debería de haber sido de 155 en ves ese cajón tan grande y la salida de la cinta estaría mas pegada a la ventana de todas maneras chocaría un poquito porque es inevitable, la salida de persiana se suele poner en el lado contrario a la hoja activa precisamente por ese motivo

Responder
Arturo
Arturo
Arturo replicó... Euroventanas (Madrid, Madrid) Euroventanas - hace 2 años

Vamos a ver José, si pone cajón de 155mm, el marco de la ventana se come el pasacintas, que ya está en el límite, por eso, si se quiere evitar lo que le está pasando, el cajón tendrá que ser más grande, nunca más pequeño.

Santiago replicó... Particular - hace 2 años

Un pequeño detalle que no había indicado. El tabique, una vez comprobado, realmente es del 10 y no de 14,8 que es como viene reflejado en el presupuesto. Por lo tanto, al presupuestar con unas medidas muy superiores a las reales colocaron un cajón de 185 en lugar de 155 como a punta José. Efectivamente creo que si se hubiera colocado un cajón de 155 en lugar de 185 se habría quedado menos grosor de cajón volado hacia el interior y esto habría implicado que la cinta se quedara menos separada del marco , unos 2,5 cm en lugar de los 5 cm que es como se ha quedado, del marco evitándose con esto el referido choque de la hoja contra la cinta. Un cajón de 200 que sería el más grande con un tabique del 10 no habríamos encontrado con más grosor de cajón volado hacia el interior y con una cinta mucho mas separada del marco de como ésta, es decir más de 5cm.

Alejandro Iglesias  Nolasco
Alejandro Iglesias  Nolasco
Alejandro Iglesias Nolasco respondió... Multiserveismo 1 (Ripollet, Barcelona) Multiserveismo 1 - hace 2 años

Muy sencillo, es de sentido comun. LO INSTALARON MAL. si tiene factura podra reclamar. Si no sera mas complicado, llegar a un acuerdo.

si es de la provincia de Barcelona, podemos solucionarlo.

Responder
GALLARDO Aluminio y Pvc
GALLARDO Aluminio y Pvc
GALLARDO Aluminio y Pvc respondió... Carpinteria gallardo perez sl (Crevillent, Alicante) Carpinteria gallardo perez sl - hace 2 años

Buenos días Santiago

El problema es que la cinta del la persiana tendría que haber salido pegada a la ventana y no tan separada como esta (unos 5 cm.)

De esa manera la hoja no toparía con la cinta.

Por otro lado el cajón se podría poner de 15,5 pero eso no afecta al grosor de tabique de las ventana nueva, sigue siendo el mismo grosor.

Al final sigue topando en el cargadero.

Para que quedara enrasada la ventana por el interior tendrían que haber rebajado el cargadero.

Saludos

Responder
Santiago replicó... Particular - hace 2 años

Muchas gracias Por responder Gallardo pero como se podría rebajar el cargadero ? pensaba que con sólo reducir la profundidad del cajón de la persiana y haciendo más estrecha la guía que en este caso me la han puesto a 3 cm se podría quedado la ventana mejor enrasada. Por otro lado si la cinta quedara más pegada contra la hoja pero como se solucionaría el recogedor ya que la hoja choca contra su hebilla y está dejando arañazos por dicho roce.

Arturo
Arturo
Arturo respondió... Euroventanas (Madrid, Madrid) Euroventanas - hace 2 años

Buenas tardes Santiago.

En primer lugar, decirte que en esta situación yo te hubiera aconsejado motorizar la persiana, de hecho, con los valores de aislamiento tan buenos que dan las ventanas de PVC, poner las persianas con cinta, lo que supone tener una rendija en el cajón y un cajeado en el marco para embutir el recogedor, como poco es contraproducente, ya que por ahí se va gran parte de las ganancias que nos ofrecen este tipo de ventanas.

Pero como al final, la pela es a pela, todavía tenemos que instalar gran parte de las ventanas con cinta para la persiana.

Dicho esto, tu problema se hubiera solucionado instalando cajón de 200mm de alto X 215mm de profundidad, ya que de esa forma el pasacintas queda más alejado de la bisagra.

El cajón que te han instalado realmente es de 185 X 185, lo que pasa es que al llevar la tapa interior curva con aislamiento, "crece" 15mm hasta los 200mm en la cota de profundidad, de igual manera, el cajón que yo te he propuesto, es de 200 X 200 pero se incrementa esos 15mm por el mismo motivo.
